Снятие
1. Снимите поддон картера (см. Раздел Снятие и установка поддона картера двигателя).

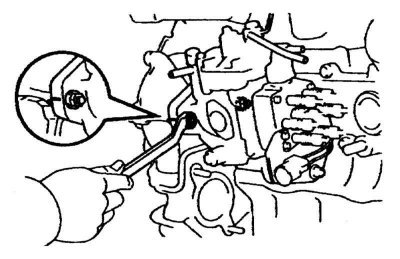

2. Нанесите установочные метки на ТНВД и масляный насос (обратитесь к сопроводительной иллюстрации).
3. Снимите выпускной патрубок системы охлаждения.
[Информация представлена на сайте Autoinstruction.ru]

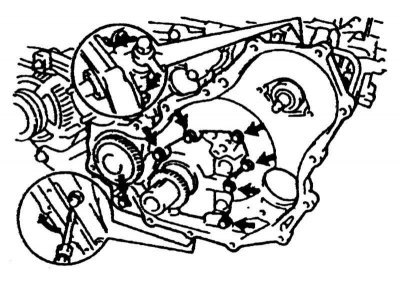

4. Отдайте крепеж и снимите корпус масляного насоса (обратитесь к сопроводительной иллюстрации).

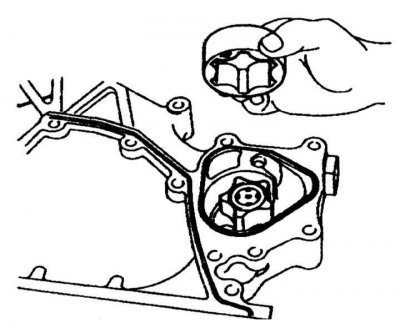

5. Для разборки насоса выньте его ведомую шестерню (обратитесь к сопроводительной иллюстрации), выверните пробку редукционного клапана и снимите клапан, прокладку и пружину.
6. Соскоблите с сопрягаемых поверхностей насоса и блока двигателя все следы герметика и материала старой прокладки, затем протрите поверхности смоченной в ацетоне ветошью.
Проверка
1. Промойте все компоненты в растворителе, затем проверьте их на наличие признаков чрезмерного износа и механических повреждений.
2. Осмотрите трущиеся поверхности компонентов редукционного клапана, оцените состояние клапанной пружины. В случае необходимости произведите замену клапана в сборе.
Установка
1. Уложите в корпус насоса ведущую и ведомую шестерни маркировкой в сторону крышки.
2. Смажьте компоненты редукционного клапана чистым двигательным маслом и установите их на свое штатное место. Затяните пробку с новой уплотнительной прокладкой.

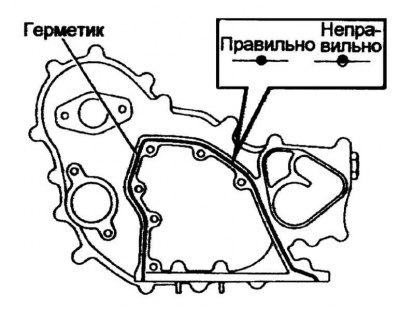

3. Наложите на сопрягаемую поверхность насоса подушку герметика RTV (обратитесь к сопроводительной иллюстрации).

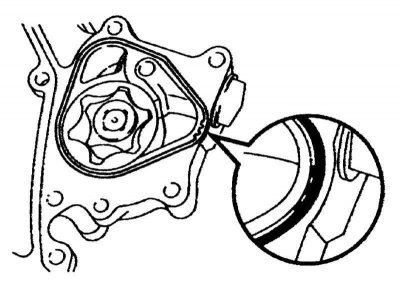

3. Наложите новое резиновое уплотнение (обратитесь к сопроводительной иллюстрации).
Примечание. Установка насоса должна быть завершена в течение пяти минут после наложения герметика.
4. Затяните болты крепления корпуса масляного насоса с усилием 20 Нм.
5. Установите ТНВД, руководствуюсь нанесенными ранее метками.

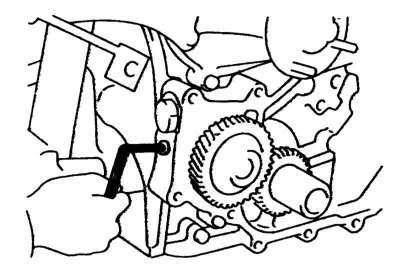

6. Выверните пробку масляного насоса шестигранным ключом на 5 мм (обратитесь к сопроводительной иллюстрации) и залейте в насос около 10 см3 двигательного масла.
7. Смажьте резьбу пробки застывающим герметиком и вверните пробку на место.
8. Установите маслоприемник с новой прокладкой.
9. Установите поддон картера.
10. Долейте необходимое количество моторного масла, запустите двигатель и проверьте его на наличие признаков развития утечек.
11. Еще раз проверьте уровень двигательного масла.
