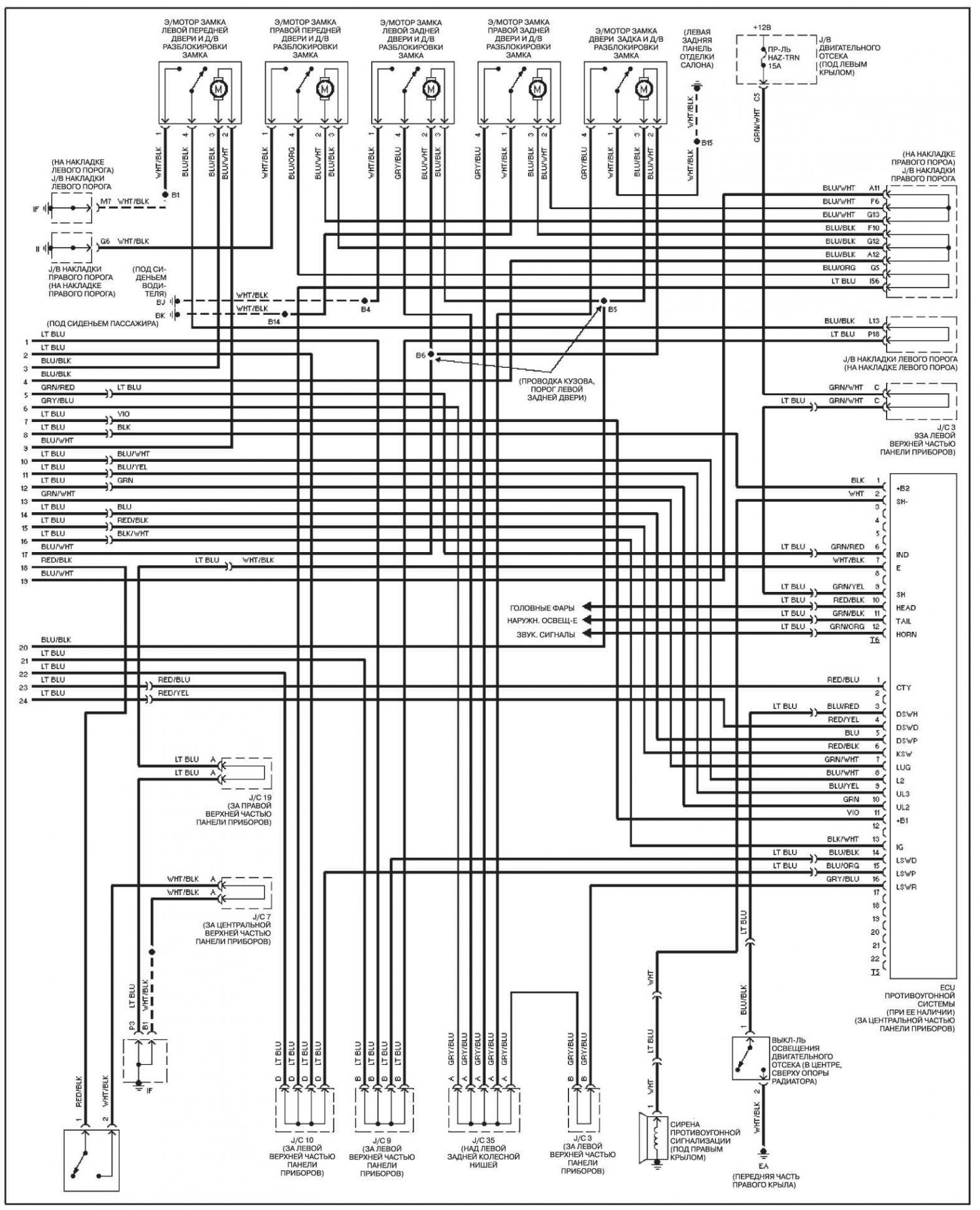

Электросхема системы замков (Toyota Land Cruiser «J100»)

Система замков

Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →

(Информация размещена на интернет-сайте: AutoInstruction)

Статья проверена экспертом: Анатолий Стопариков
