Проверка щеток генератора (Toyota Dyna 5 «Y50/Y60»)

  • Главная
  • Тойота
  • Дюна
  • Y50/Y60 (1985-1995)
  • Дизельные двигатели
  • Система пуска и заряда
  • Проверка щеток генератора
0

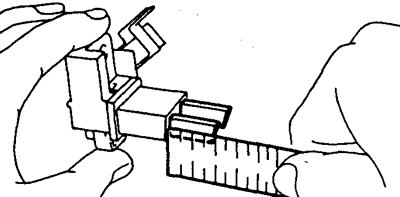

1. Измерьте длину выступающей части щеток.
  • Номинальная — 20,0 мм
  • Минимально допустимая — 5,5 мм

Если длина выступающей части меньше минимально-допустимого значения, то замените щетки.

Если длина выступающей части меньше…


2. Замена щеток (при необходимости).

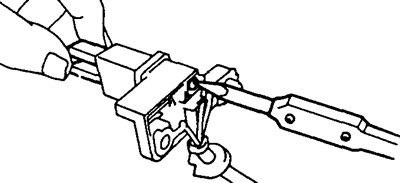

а) Отпаяйте провод щетки от вывода щеткодержателя и извлеките щетку и пружину щетки.

а) Отпаяйте провод щетки от вывода щеткодержателя…

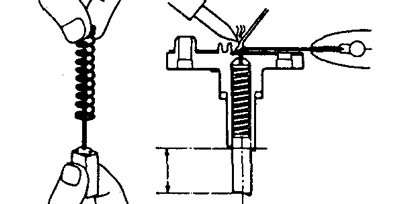

б) Пропустите провод сквозь отверстие в щеткодержателе и вставьте щетку в щеткодержатель.

в) Припаяйте провод щетки к выводу щеткодержателя так, чтобы выступающая длина щетки соответствовала номинальному значению, указанному выше.

г) Убедитесь, что щетки двигаются свободно, без заеданий.

(Оригинал опубликован на веб-сайте: autoinstruction.ru)

д) Отрежьте оставшуюся часть провода.

д) Отрежьте оставшуюся часть провода.


е) Нанесите изолирующую краску на точки пайки.
Статья проверена экспертом: Николай Сидоров
