2. Снимите ремень привода ГРМ (см. соответствующий раздел).
3. Снимите форсунки (см. соответствующий раздел).
4. Снимите шкив распределительного вала (см. соответствующий раздел).

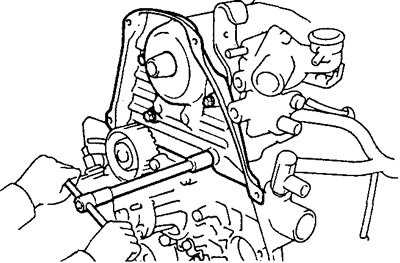

5. Снимите заднюю крышку ремня привода ГРМ, открутив четыре болта.
6. Снимите водяной патрубок и корпус водяного патрубка.
а) Отсоедините разъем выключателя по температуре воды.
б) Отсоедините перепускной шланг от регулятора прогрева на топливном насосе.

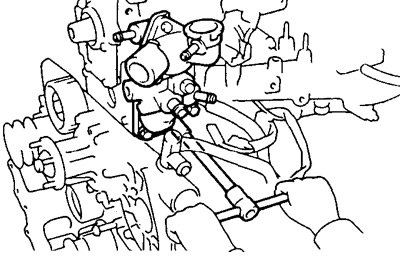

в) Снимите три болта, водяной патрубок, корпус водяного патрубка и прокладку.
7. Снимите левый подвесной кронштейн двигателя.
8. Снимите дросселирующий узел. (Если установлен)
а) Отсоедините электрический разъем и вакуумные трубки от клапана отключения вакуума.
б) Снимите дросселирующий узел и прокладку.

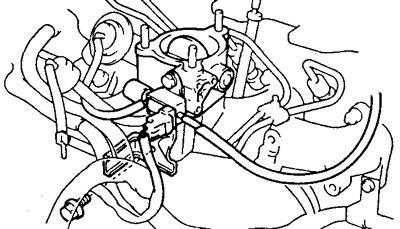

в) Отверните два болта и хомут провода.
9. Снимите клапан рециркуляции газов, трубку, переходник клапана и узел обратного клапана. (Если установлены).

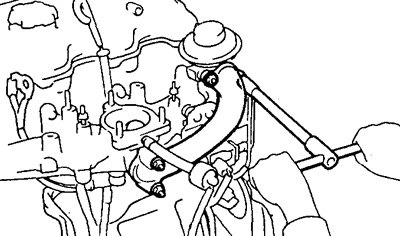

а) Отверните четыре гайки, снимите воздушную трубку, переходник клапана рециркуляции и две прокладки.
б) Отсоедините разъемы от клапана отключения вакуума и клапана регулировки разряжения.

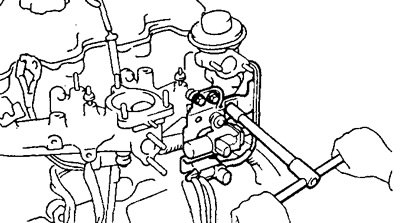

в) Отверните три болта и снимите узел клапана управления системой рециркуляции отработавших газов.

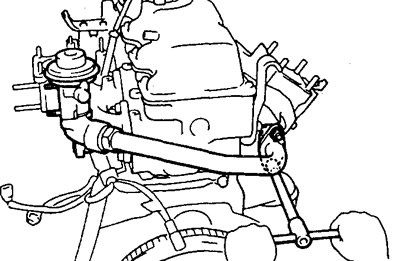

г) Отверните две гайки и снимите клапан рециркуляции отработавших газов.
10. Снимите впускной коллектор.
а) Отверните гайку и тепловой изолятор резистора свечи накаливания.

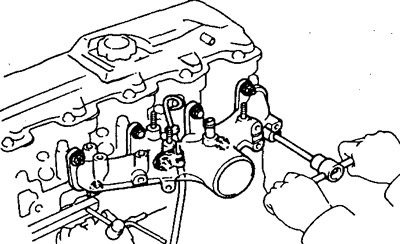

б) Отверните болты и гайки, снимите впускной коллектор и прокладку.
11. Снимите выпускной коллектор.
а) Отверните четыре болта, гайку, и снимите тепловой экран.
б) Отверните четыре болта, четыре гайки, снимите выпускной коллектор и прокладку.
12. Снимите правый подвесной кронштейн двигателя.
[Данные скопированы с ресурса: autoinstruction.ru]
13. Снимите крышку и прокладку головки блока цилиндров, отвернув восемь болтов и две гайки.
14. Снимите головку блока цилиндров.

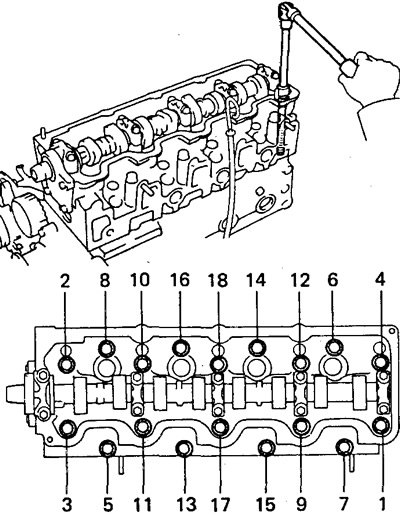

а) Ослабьте и отверните восемнадцать болтов головки блока цилиндров в несколько приемов в последовательности, указанной на рисунке.
Предупреждение: Отворачивание болтов в неправильной последовательности может привести к деформации и появлению трещин.
б) Поднимите головку блока со штифтов блока цилиндров и поместите на деревянные подкладки на верстак.

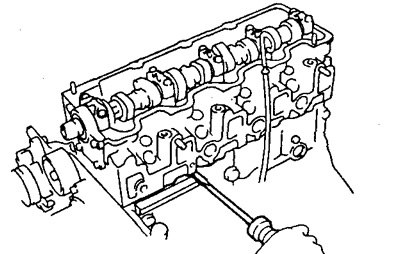

Рекомендация: При затруднениях со съемом головки установите отвертку между головкой и блоком в месте, указанном на рисунке и разъедините их.
Предупреждение: Будьте осторожны и не повредите привалочные плоскости блока цилиндров и головки блока цилиндров.
