Примечание:
- Тщательно очистите все детали, предназначенные для сборки.
- Перед сборкой смажьте свежим моторным маслом все детали, образующие узлы вращения или трения.
- Замените все прокладки, кольцевые уплотнения и сальники новыми.
1. Установите вкладыши коренных подшипников.

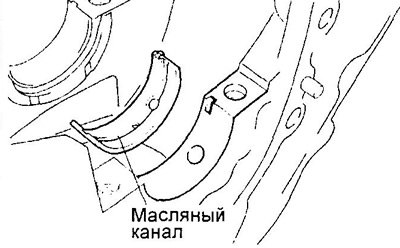

а) Совместите выступы верхних вкладышей подшипников с выточками (углублениями) постелей блока цилиндров и вставьте вкладыши.
Примечание: очистите заднюю поверхность вкладыша подшипника и поверхность блока цилиндров, контактирующую с вкладышем. Не допускайте попадания масла и грязи на эти поверхности.
Примечание: верхние половинки вкладышей (устанавливаемые в расточку блока цилиндров) имеют масляные канавки или отверстия, а нижние (устанавливаемые в крышки коренных подшипников) — нет.

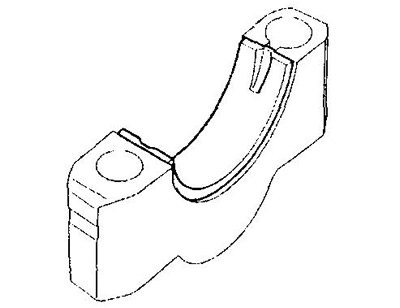

в) Установите нижние вкладыши коренных подшипников, совместив их выступы с выточками (углублениями) в крышке коренных подшипников.
Примечание: очистите заднюю сторону вкладыша подшипника и поверхность крышки подшипника, контактирующую с вкладышем. Не допускайте попадания масла и грязи на эти поверхности.

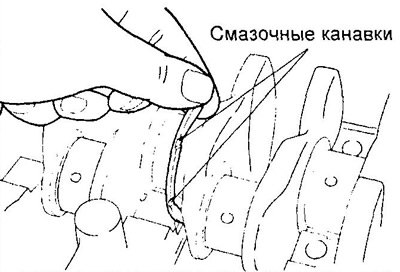

2. Установите верхние упорные полукольца в постель коренного подшипника №3 смазочными канавками наружу.
3. Нанесите моторное масло на поверхность вкладышей коренных подшипников и уложите коленчатый вал в блок цилиндров.
Примечание: не наносите масло на заднюю поверхность вкладышей.
4. Установите крышки коренных подшипников.
а) Установите пять крышек коренных подшипников.
Примечание: каждая крышка подшипника имеет номер и метку "перед".
б) Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек коренных подшипников.

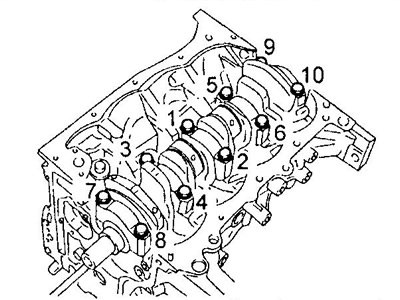

в) Установите и равномерно затяните болты крышек коренных подшипников в несколько проходов в показанной на рисунке последовательности.
- Момент затяжки — 59 +6 Нм
г) Убедитесь, что коленчатый вал вращается свободно.
5. Измерьте осевой зазор коленчатого вала (см. выше).
6. Установите поршень и шатун в сборе.
Примечание:
- Нанесите немного моторного масла на стенки цилиндров.
- Нанесите немного моторного масла на поршневые кольца.

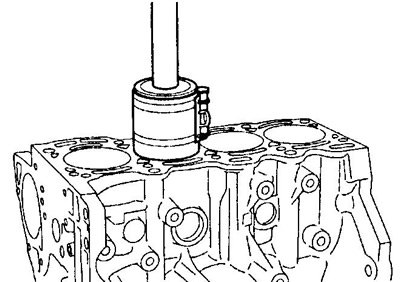

Используя приспособление для сжатия колец, установите в цилиндры поршневые комплекты в соответствии с их номерами, сориентировав метки "перед" на поршнях по направлению к передней части двигателя.
7. Установите нижние крышки шатунов.
А. Установите нижние крышки на шатуны.
а) Проверьте соответствие нумерации крышек шатунных подшипников и шатунов.
Примечание: очистите заднюю сторону вкладыша подшипника и поверхность крышки подшипников, контактирующую с вкладышем. Не допускайте попадания масла и грязи на эти поверхности.

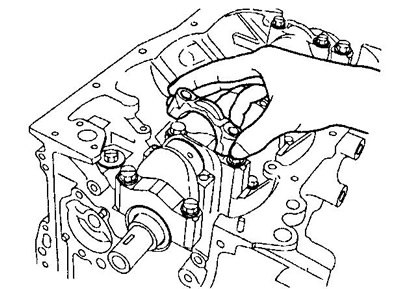

б) Установите нижние крышки шатунов так, чтобы метки "перед" были обращены к передней части двигателя.
Б. Заверните болты.
Примечание:
- Болты затягиваются в два этапа.
- Если какой-нибудь из шатунных болтов сломан или деформирован, замените его.
а) Нанесите слой моторного масла на резьбу и под головки болтов.
б) Равномерно в несколько проходов затяните болты крепления крышек шатунов.
- Момент затяжки — 22 + 2,5 Нм
Если какой-либо болт не затягивается указанным моментом, замените его.
в) Пометьте болты краской.

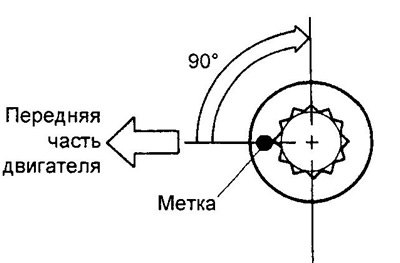

г) Доверните болты на 90°, как показано на рисунке.
д) Убедитесь, что все метки на болтах повернуты на 90° от первоначального положения.
е) Убедитесь, что коленчатый вал поворачивается свободно.
