Примечание:
- Тщательно очистите все детали перед установкой.
- Перед монтажом вращающихся и/или скользящих деталей смажьте их рабочие поверхности свежим моторным маслом.
- Замените все прокладки, уплотнения и маслосъемные колпачки новыми.
Серия КЗ
1. Установите седла клапанов.
2. Установите маслосъемные колпачки. Нанесите моторное масло на внутреннюю поверхность колпачка. С помощью подходящего приспособления установите новые маслосъемные колпачки.

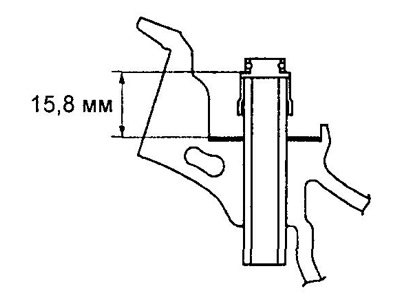

Примечание: убедитесь, что маслосъемный колпачок не перекосило относительно стержня.
3. Смажьте торец стержня клапана моторным маслом.
4. Установите клапаны в головку блока цилиндров.
Примечание: не снимайте клапан с головки блока цилиндров после установки. Если клапан был снят, замените маслосъемный колпачок на новый.
5. Установите пружины, тарелки пружин и сухари.
а) Установите пружины и тарелки пружин.
б) С помощью подходящего приспособления сожмите клапанную пружину и установите два сухаря вокруг стержня клапана.
в) Молотком с пластиковым бойком обстучите торцы стержней клапанов, чтобы обеспечить надежную фиксацию клапана сухарями.

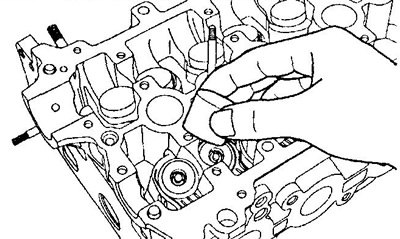

6. Установите толкатели клапанов, убедитесь, что толкатели вращаются свободно от руки.
Серия EJ
1. Установите седла клапанов.
2. Установите маслосъемные колпачки. Нанесите моторное масло на внутреннюю поверхность колпачка. С помощью подходящего приспособления установите новые маслосъемные колпачки.

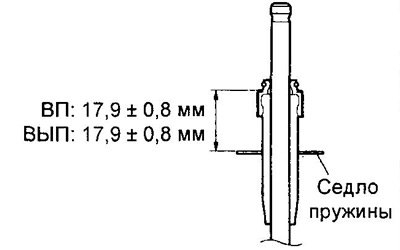

Примечание: убедитесь, что маслосъемный колпачок не перекосило относительно стержня.
3. Установите клапаны в головку блока цилиндров.
Примечание: не снимайте клапан с головки блока цилиндров после установки. Если клапан был снят, замените маслосъемный колпачок на новый.
4. Установите пружины, тарелки пружин и сухари.
а) Установите пружины и тарелки пружин.
б) С помощью подходящего приспособления сожмите клапанную пружину и установите два сухаря вокруг стержня клапана.
в) Молотком с пластиковым бойком обстучите торцы стержней клапанов, чтобы обеспечить надежную фиксацию клапана сухарями.
5. Установите толкатели клапанов и регулировочные шайбы, убедитесь, что толкатели вращаются свободно от руки.
