Серия КЗ

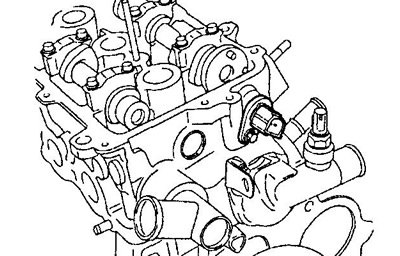

1. Снимите датчик положения распределительного вала.

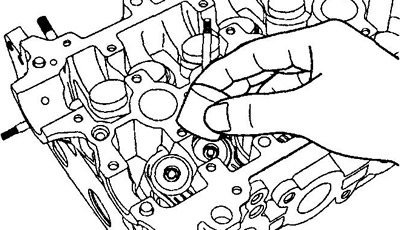

2. Снимите толкатели.
Примечание: расположите толкатели в порядке соответствия клапанам.
3. Снимите клапаны.

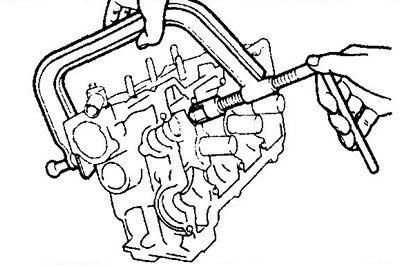

а) С помощью подходящего приспособления сожмите клапанную пружину и снимите два сухаря.
б) Снимите тарелку пружины клапана, пружину клапана, клапан.
в) Используя плоскогубцы с длинными губками, снимите маслосъемные колпачки.
г) Извлеките седло пружины.
Примечание: расположите клапаны, пружины, седла пружин и тарелки пружин в порядке сборки.
Серия EJ

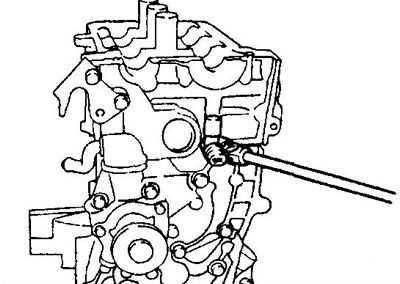

1. Снимите датчик положения распределительного вала.

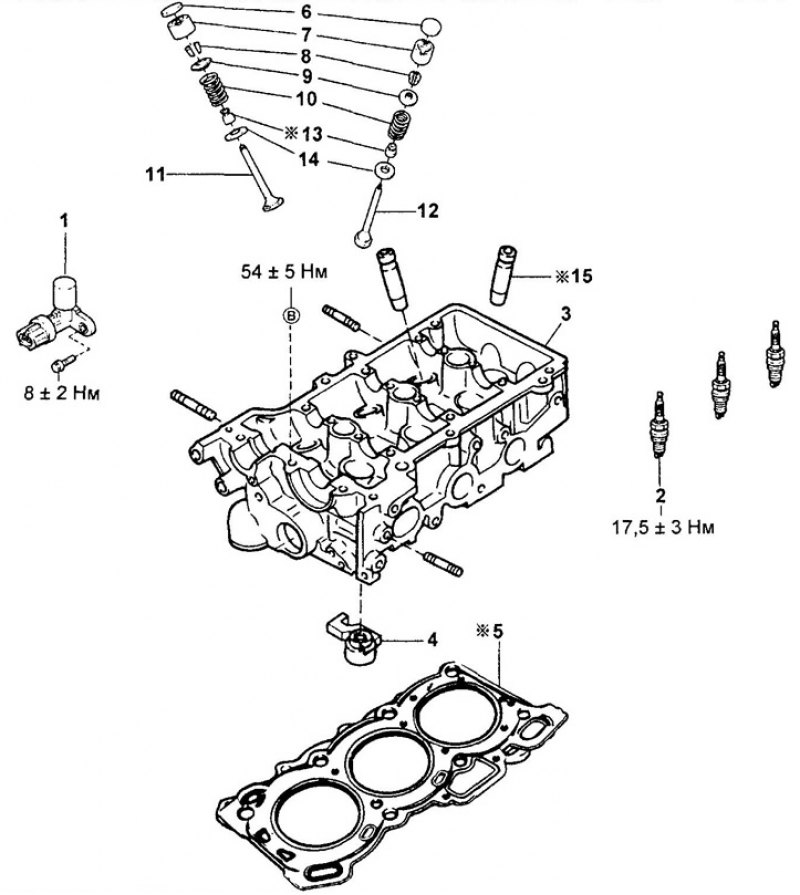

Разборка и сборка головки блока цилиндров (серия EJ). 1 - датчик положения распределительного вала, 2 - свеча зажигания, 3 - головка блока цилиндров, 4 - пылезащитное уплотнение, 5 - прокладка, 6 - регулировочная шайба, 7 - толкатель, 8 - сухарь, 9 - тарелка пружины, 10 - пружина, 11 - впускной клапан, 12 - выпускной клапан, 13 - маслосъемный колпачок, 14 - седло пружины клапана, 15 - направляющая втулка клапана.
2. Снимите регулировочные шайбы и толкатели.
Примечание: расположите толкатели в порядке соответствия клапанам.
3. Снимите клапаны.

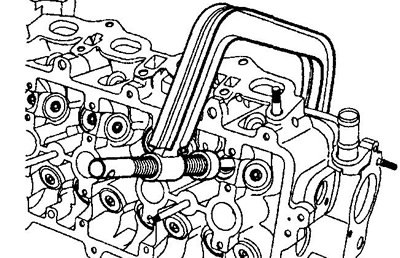

а) С помощью подходящего приспособления сожмите клапанную пружину и снимите два сухаря.
б) Снимите тарелку пружины клапана, пружину клапана, клапан.
в) Используя плоскогубцы с длинными губками, снимите маслосъемные колпачки.
г) Извлеките седло пружины.
Примечание: расположите клапаны, пружины, седла пружин и тарелки пружин в порядке сборки.
