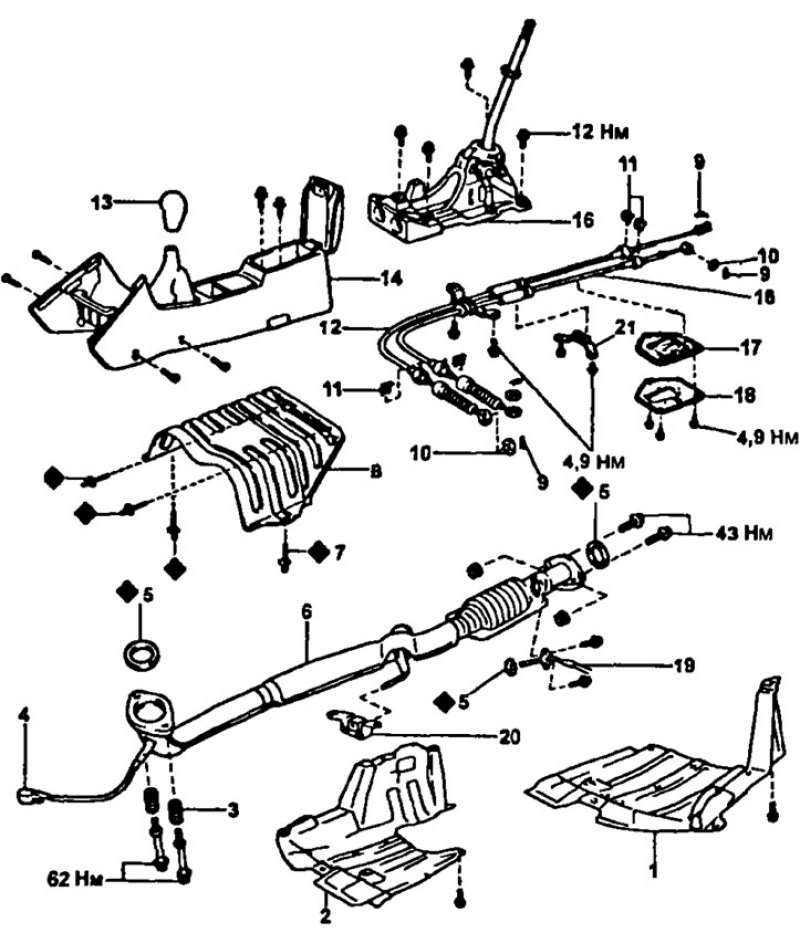

Рычаг переключения передач и тросы управления (Тип 1): 1 - кожух защиты двигателя (левая сторона), 2 - кожух защиты двигателя (правая сторона), 3 - пружина, 4 - разъем кислородного датчика, 5 - прокладка, 6 - приемная труба глушителя, 7 - заклепка, 8 - теплозащитный кожух, 9 - шплинт, 10 - шайба, 11 - держатель. 12 - трос переключения передач, 13 - рукоятка рычага переключения передач, 14 - задняя отделочная панель, 15 - рычаг переключения передач в сборе, 16 - трос выбора передач, 17 - уплотнение тросов, 18 - держатель уплотнения тросов, 19 - датчик температуры отработавших газов, 20 - кронштейн приемной трубы глушителя №1, 21 - держатель
Рычаг переключения передач и трос управления (Тип 2): 1 - рукоятка рычага переключения передач, 2 - рычаг переключения передач, 3 - седло шарика рычага переключения передач, 4 - втулка, 5 - штифт, 6 - пружина, 7 - коленчатый рычаг выбора передач, 6 - шайба, 9 - стопорное кольцо, 10 - рычаг переключения передач в сборе, 11 - шплинт, 12 - шайба, 13 - трос выбора передач, 14 - уплотнение тросов, 15 - держатель уплотнения тросов, 16, 19 - держатель, 17 - трос переключения передач, 18 - основание, 20 - зажим, 21 - прокладка, 22 - втулка, 23 - втулка, 24 - вал коленчатого рычага, 25 - кронштейн, 26 - шарик, 27 - седло шарика
