Снятие маслоохладителя
1. Слейте охлаждающую жидкость.
2. (3S-GE) Снимите генератор.
3. Снимите масляный щуп.
3S-FE, 4S-FE
Снимите кронштейн выпускного коллектора, отвернув болт и гайку.
3S-GE
- а) Отверните болты и гайки правого и левого кронштейнов выпускного коллектора и снимите фильтр.
- б) Отверните пять болтов и снимите теплозащитный экран.
5. Снимите масляный фильтр.
6. Снимите маслоохладитель.

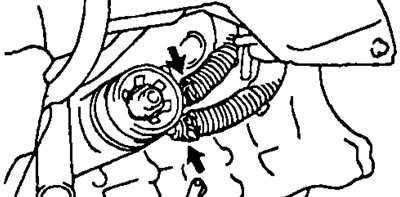

- а) Отсоедините два перепускных шланга от маслоохладителя.
- б) (3S-FE, 3S-GE, 4S-FE) Снимите обратный клапан и шайбу.

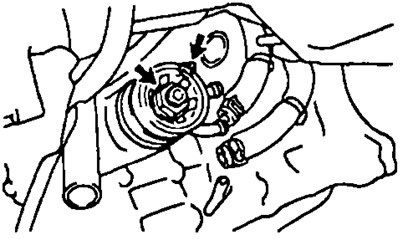

- в) Отверните гайку и снимите маслоохладитель
- г) Снимите кольцевое уплотнение и прокладку с маслоохладителя.
Проверка маслоохладителя

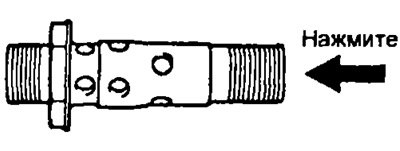

1 (3S-FE, 3S-GE, 4S-FE) Проверьте обратный клапан. Нажмите на обратный клапвн деревянным стержнем и проверьте его на свободное перемещение. При необходимости замените клапан.

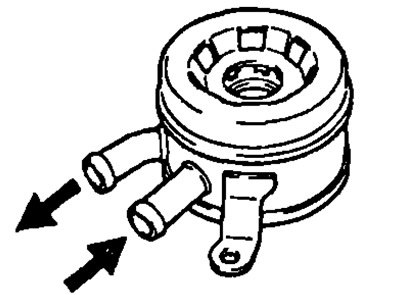

2. Проверьте маслоохладитель на повреждение и засорение. Если необходимо, то замените маслоохладитель.
Установка маслоохладителя
1. Установите маслоохладитель.

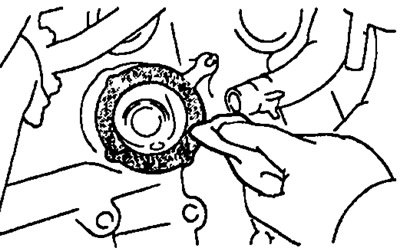

- а) Очистите контактные поверхности маслоохладителя и блока цилиндров.

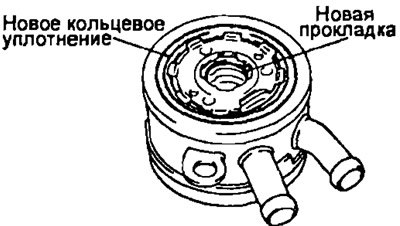

- б) Установите новое кольцевое уплотнение и 'прокладку на маслоохладитель.
- в) Временно затяните гайку маслоохладителя.
- г) (3S-FE, 3S-GE, 4S-FE) Нанесите моторное масло на резьбу и под головку обратного клапана.
- д) (3S-FE. 3S-GE, 4S-FE) Установите шайбу и затяните обратный клапан.
Момент затяжки 78 Н·м.
- е) Затяните гайку.
Момент затяжки:
- 3S-FE, 3S-GE, 4S-FE — 8 Нм
- 2С-Т — 59 Нм

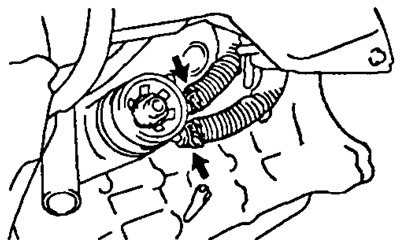

- ж} Подсоедините два перепускных шланга охлаждающей жидкости к маслоохладителю.
2. Установите масляный фильтр, (см. замена масляного фильтра в разделе "Общие процедуры проверки и регулировки").
3. (3S-FE, 4S-FE) Установите кронштейн выпускного коллектора и затяните болт и гайку.
Момент затяжки 42 Нм.
(3S-GE)
- а) Установите две новых прокладки, выпускной коллектор и временно затяните шесть гаек.
Момент затяжки 43 Нм.
- б) Установите правый кронштейн выпускного коллектора, затянув болты и гайки, а затем установите левый кронштейн, затянув болты.
Момент затяжки: гаек 43 Нм; болтов 59 Нм.
- в) Установите теплозащитный экран, затянув пять болтов.
4. (3S-GE) Установите генератор.
5. Залейте охлаждающую жидкость.
6. Запустите двигатель и проверьте отсутствие утечек.
7. Проверьте уровень моторного масла.
