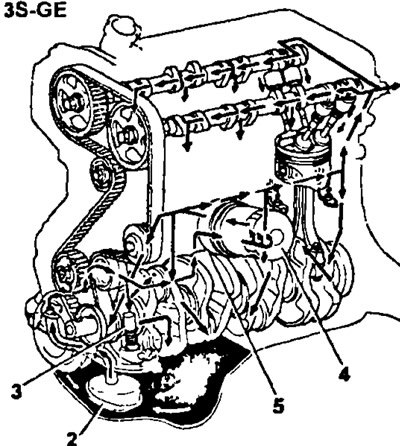

Схема расположения элементов системы смазки двигателей 3S-GE, 4A-FE, 7A-FE: 1 - масляный насос, 2 - маслозаборник, 3 - редукционный клапан, 4 - масляный фильтр, 5 - масляный радиатор, 5 - маслоохладитель.
В этим двигателях используется система смазки с полнопоточной очисткой масла и с подачей масла под давлением к основным движущимся деталям и узлам двигателя, Система смазки включает в себя: масляный поддон, масляный насос, масляный фильтр и различные элементы, которые обеспечивают подачу масла к различным движущимся деталям двигателя Масло из поддона через маслозаборник масляным насосом нагнетается в масляный фильтр. Часть масла сразу после маслонасоса направляется в масляный радиатор.
После прохождения масляного фильтра часть масла по различным каналам в блоке цилиндров и через отверстия подается к коренным подшипникам коленчатого вала. По сверлениям в коленчатом валу масло поступает к шатунным подшипникам коленчатою вала. Смазывание стенок цилиндров и нижней чести днища поршней осуществляется в основном разбрызгиванием. Для смазывания поршневого пальца в поршневой головке шатуна и во втулке поршневого пальца предусмотрено специальное отверстие.
Часть масла после прохождения масляного фильтра по сверлениям в блоке цилиндров направляется в головку блока цилиндров для смазывания:
- ведомой шестерни распределительного вала впускных клапанов;
- опорных шеек распределительных валов:
- кулачков;
- толкателей клапанов и стержней клапанов;
- ведущей шестерни распределительного вала выпускных клапанов;
После выполнения своих функций масло под действием силы тяжести (самотеком) возвращается в поддон.
Для контроля уровня масла в картере на одной стороне корпуса масляного насоса устанавливается измерительный щуп.
Масляный насос
Масляный насос через маслоприемник забирает масло из поддона двигателя и подает его под давлением к различным узлам трения. Маслоприемник с сетчатым фильтром располагается перед входным патрубком масло насоса. Сам масло насос относится к насосам троховдного типа. Внутри его расположены ведущий и ведомый роторы с внутренним зацеплением, которые вращаются в одном направлении. Поскольку оси ведущего и ведомого роторов смещены друг относительно друга, пространство между обоими роторами изменяется по мере их поворота. Масло засасывается в насос, когда пространство между роторами расширяется, и наметается, когда пространство между роторами сужается.
Регулятор давления масла (редукционный клапан)
На высоких частотах вращения количество масла, подаваемого маслонасосом, избыточно по сравнению с его количеством, необходимым для смазывания трущихся пар. Регулятор давления масла (редукционный клапан) предотвращает избыточную подачу масла. На низких частотах вращения клапан регулятора под действием пружины перекрывает перепускной канал. Но на высоких частотах вращения давление масла резко возрастает, сила давления масла преодолевает усилие пружины, и клапан регулятора открывается Избыточное масло через клапан возвращается в поддон.
Масляный фильтр
Масляный фильтр - полнопоточного типа со сменным бумажным фильтрующим элементом. Частицы металла (продукты износа), частицы грязи, находящиеся в воздухе, частицы нагара и другие виды загрязнения могут попадать в масло в процессе его использования, что приводит к увеличению износа двигателя или к засорению (сужению каналов) маслопроводов, препятствуя циркуляции масла. Масляный фильтр, установленный в масляной магистрали, позволяет задерживать эти частицы при прохождении масла через него. Фильтр установлен на внешней стороне двигателя, что позволяет сравнительно просто заменять фильтрующий элемент. Перед фильтрующим элементом установлен перепускной клапан, который открывается при увеличении давления перед фильтром, возникающим в случае засорения фильтрующего элемента загрязняющими частицами. Перепускной клапан открывается, когда сила давления масла превысит усилие пружины клапана. В этом случае масло проходит через обводной канал, минуя масляный фильтр, и направляется прямо а главную масляную магистраль двигателя.
