Проверка выключателя подсветки перчаточного ящика
1. Проверьте отсутствие проводимости между выводами "1" и "2" при нажатой кнопке и наличие проводимости при отжатой кнопке. Если проводимость не соответствует описанию, замените выключатель.
2. Отсоедините разъем от выключателя и проверьте цепь со стороны жгута проводов согласно таблице.
Если цепь не соответствует таблице, проверьте другие элементы системы.
Проверка выключателя освещения салона
1. Отсоедините разъем от плафона.

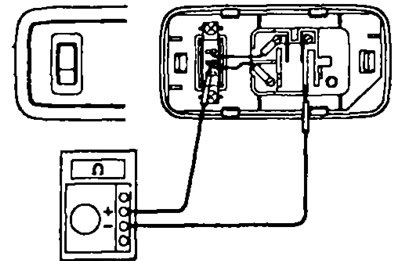

2. Установите выключатель освещения салона в положение "ON" и проверьте проводимость между выводом "2" и "землей" (см. рисунок).
 |
 |
3. Установите выключатель освещения салона в положение "DOOR" и проверьте проводимость между выводами "1" и "2" (см. рисунок).
Если работа выключателя не соответствует описанной, замените его.
Проверка выключателя освещения задней части салона (модели до 1996 года)
1. Отсоедините разъем от плафона.

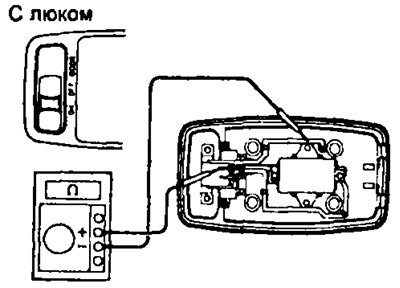

2. Установите выключатель освещения салона в положение "ON" и проверьте проводимость между выводом "2" и "землей" (см. рисунок).
Проверка выключателя подсветки багажника
Проверьте отсутствие проводимости между выводом разъема и "землей" при нажатой кнопке выключателя (багажник закрыт), и наличие проводимости при отжатой кнопке (багажник открыт).
Если проводимость не соответствует описанию, замените выключатель.
Проверка реостата выключателя подсветки комбинации приборов
При изменении положения рукоятки реостата из одного крайнего положения в другое сопротивление должно изменяться в пределах примерно от 0 до 4,5 Ом.
