Модели до 1996 года
1. Проверьте концевые выключатели дверей (см. соответствующий раздел).
2. Проверьте работу реле предупреждения о невыключенном освещении.

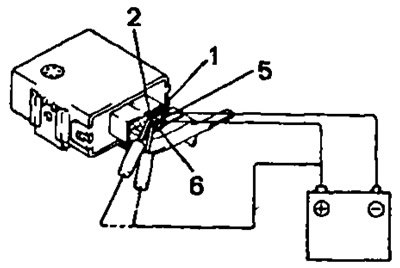

- а) Подсоедините положительный провод от аккумуляторной батареи к выводам "5" и "7", а отрицательный провод - к выводам "1" и "4" реле.

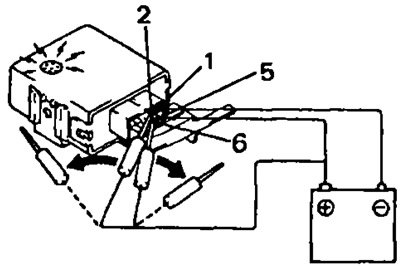

- 6) Проверьте, что зуммер не работает при подключении к выводам "2" и "6" напряжения батареи.
- в) Проверьте, что при отключении напряжения от выводов "2" и "6" зуммер работает.
3. Проверьте цепь реле.
- а) Отсоедините жгут проводов от реле.
- б) Проверьте цепь реле со стороны жгута проводов согласно таблице.
Модели после 1996 года
1. Проверьте работу интегрированного реле
- а) Подключите аккумуляторную батарею к выводам "1", "12" (+) и "6", ’10" (-).
- б) Лампа и звуковой сигнал должны работать 4.. 8 секунд.
- в) Подключите "+" батареи к выводу "7" разъема.
- г) Проверьте, что звуковой сигнал прекратился.
Примечание: проверка должна быть осуществлена в течение 4...в секунд (определенных е п. "б").
- д) Повторите пп."а", "б".
- е) Отсоедините отрицательный провод от вывода 6, проверьте, что звуковой сигнал прекратился.
Оригинал расположен на ресурсе autoinstruction.ru
Примечание: проверка должна быть осуществлена в течение 4-6 секунд (определенных в п. "б").
2. Проверьте цепь реле (см. Проверка системы предупреждения об оставленном в замке ключе (модели с 1996 г.).
