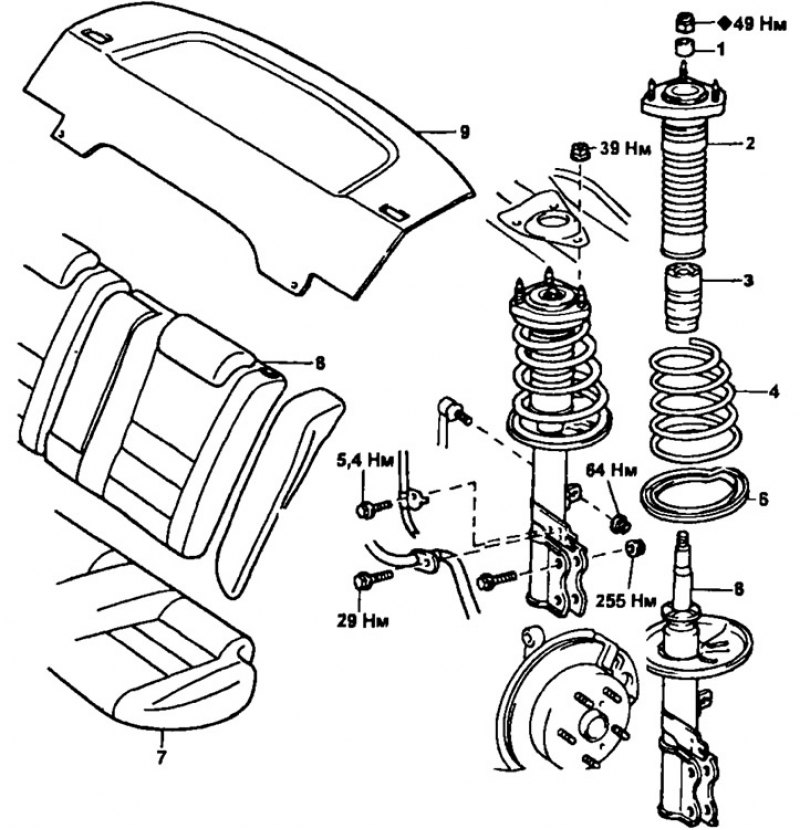

Стойка задней подвески (Модели до 96 г.): 1 - втулка, 2 - верхняя опора стойки, 3 - ограничитель хода сжатия, 4 - пружина, 5 - нижний виброизолятор, 6 - стойка задней подвески, 7 - подушка заднего сиденья, 8 - спинка заднего сиденья, В - задняя полка

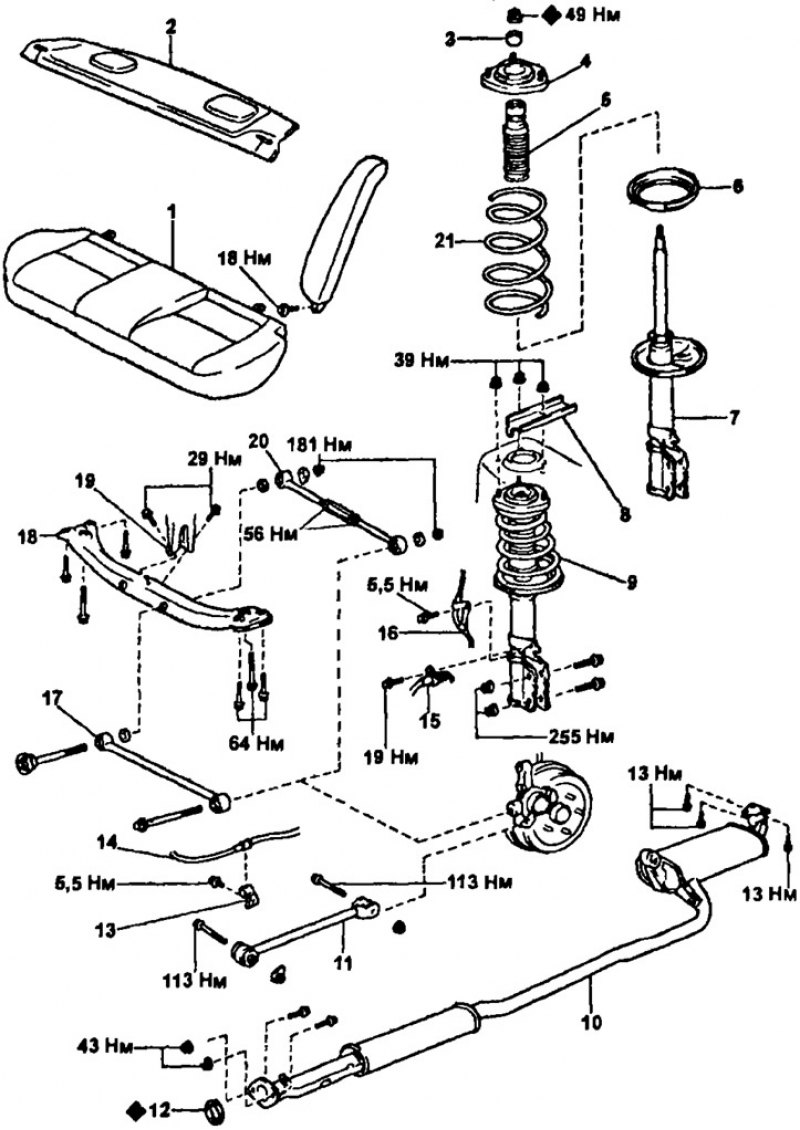

Стойка задней подвески (Модели с 96 г.): 1 - подушка заднего сиденья, 2 - задняя полка, 3 - втулка, 4 - верхняя опора стойки, 5 - ограничитель хода сжатия, 6 - нижний виброизолятор, 7 - стойка задней подвески, 8 - кронштейн верхней опоры стойки, 9 - стойка задней подвески с пружиной, 10 - глушитель, 11 - продольный рычаг, 12 - прокладка, 13 - хомут троса привода стояночного тормоза, 14 - трос привода стояночного тормоза, 15 - тормозной шланг, 16 - провод датчика частоты вращения (ABS), 17 - нижний рычаг подвески №1, 18 - задняя балка, 19 - кронштейн задней балки, 20 - нижний рычаг подвески №2, 21 - пружина

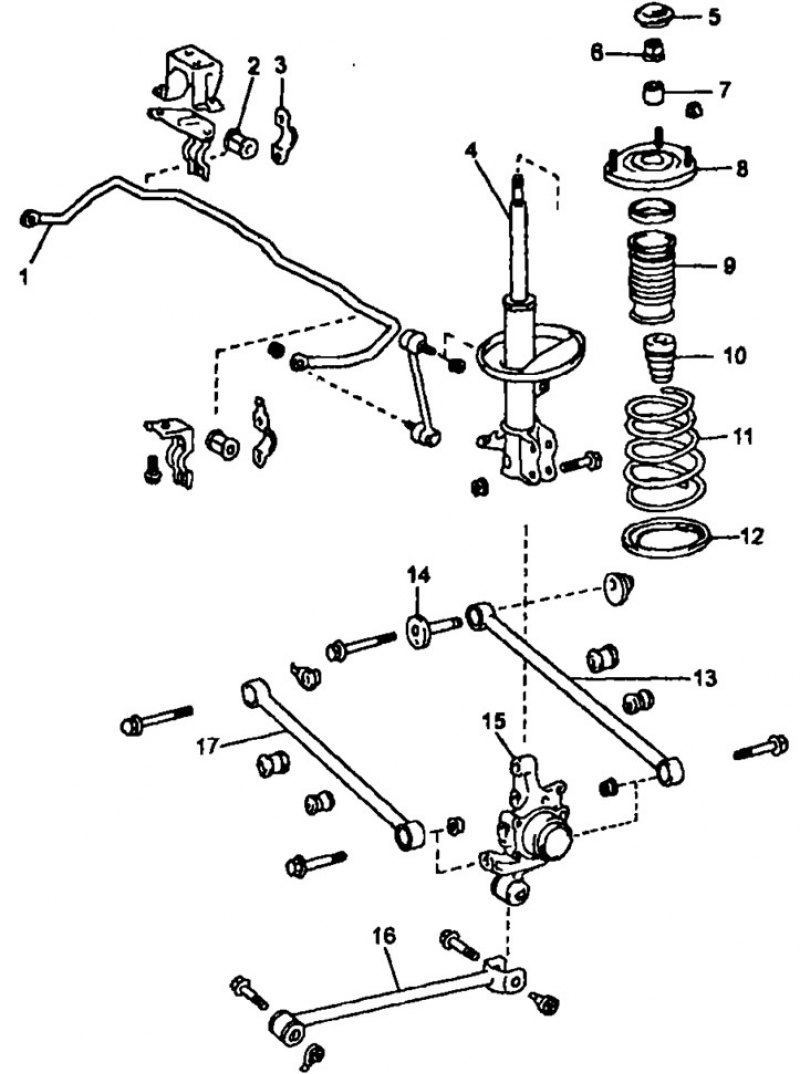

Задняя пружинная подвеска (Универсал): 1 - стабилизатор поперечной устойчивости. 2 - втулка, 3 - кронштейн, 4 - стойка задней подвески, 5 - заглушка, 6 - контргайка, 7 - втулка, 8 - верхняя опора стойки, 9 - пылесборник, 10 - ограничитель хода сжатия, 11 - пружина, 12 - нижний виброизолятор, 13 - нижний рычаг подвески №1, 14 - эксцентрик регулировки схождения, 15 - кулак заднего колеса, 16 - продольный рычаг, 17 - нижний рычаг подвески №2, 16 - стойка стабилизатора поперечной устойчивости
