Проверка

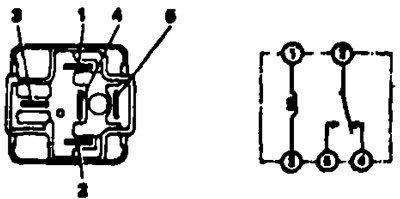

1. Проверка реле отопителя.
- а) Проверьте постоянное наличие проводимости между выводами "1" и "3".
- б) Проверьте постоянное наличие проводимости между выводами "2" и "4".
- в) Проверьте наличие проводимости только между выводами "4" и "5" реле при подаче напряжения аккумулятора на выводы "1" и "3".

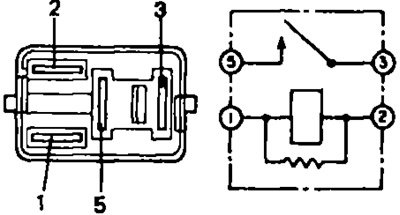

2. Проверка реле электромагнитной муфты.
- а) Проверьте постоянное наличие проводимости между выводами "1" и "2".
- б) Проверьте наличие проводимости между выводами "3" и "5" реле при подаче напряжения аккумулятора на выводы "1" и "2".

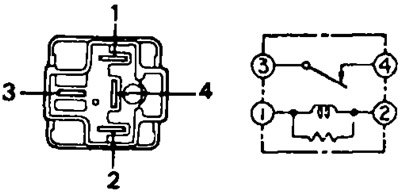

3. Проверьте реле №1 вентилятора.
- а) Проверьте постоянное наличие проводимости между выводами "1" и "2".
- б) Проверьте постоянное наличие проводимости между выводами "3" и "4".
- в) Проверьте отсутствие проводимости только между выводами "3" и "4" реле при подаче напряжения аккумулятора на выводы "1" и "2".

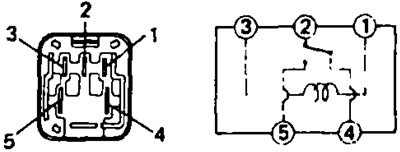

4. Проверка реле №2 вентилятора.
- а) Проверьте постоянное наличие проводимости между выводами "1" и "2".
- б) Проверьте постоянное наличие проводимости между выводами "3" и "4".
Статья перепечатана с ресурса (autoinstruction.ru)
- в) Проверьте наличие проводимости только между выводами "3" и "5" реле при подаче напряжения аккумулятора на выводы *1" и "2".
5. Проверка реле №3 вентилятора производится аналогично проверке реле электромагнитной муфты.
