Проверка силового реле отопителя и кондиционера (Mitsubishi Outlander 1 «CU/ZE/ZF»)

  • Главная
  • Мицубиси
  • Аутлендер
  • CU/ZE/ZF (2001-2008)
  • Электрооборудование
  • Оборудование и приборы
  • Проверка силового реле отопителя и …
0
Оглавление: Проверка состояния проводимости реле…↓ Проверка состояния проводимости реле…↓ Проверка состояния проводимости реле…↓

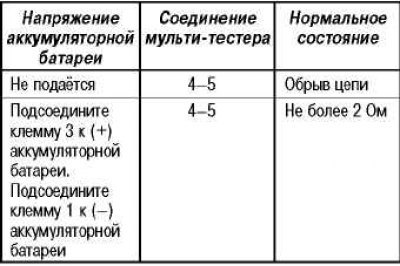

Проверка состояния проводимости реле отопителя



Проверка силового реле отопителя и кондиционера


Проверка состояния проводимости реле компрессора…

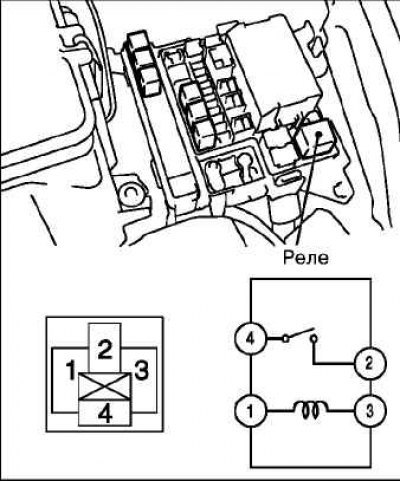

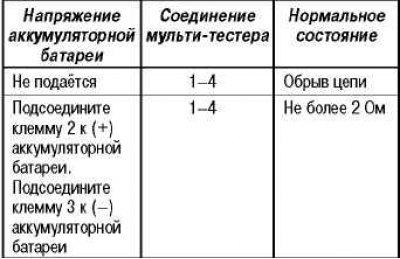

Проверка состояния проводимости реле компрессора кондиционера



Проверка состояния проводимости реле компрессора…


Проверка состояния проводимости реле управления…

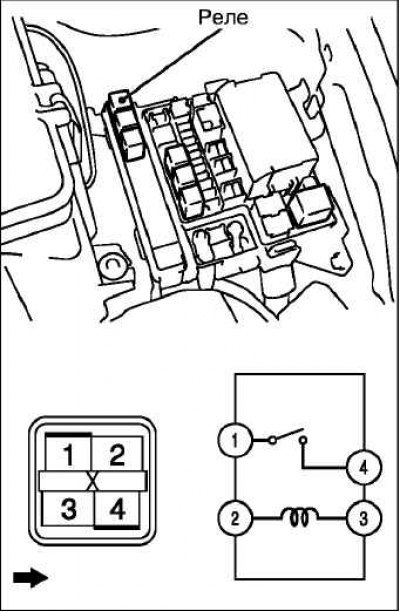

Проверка состояния проводимости реле управления вентилятором



Проверка состояния проводимости реле управления…


Таблица для проверки напряжения на выводах…

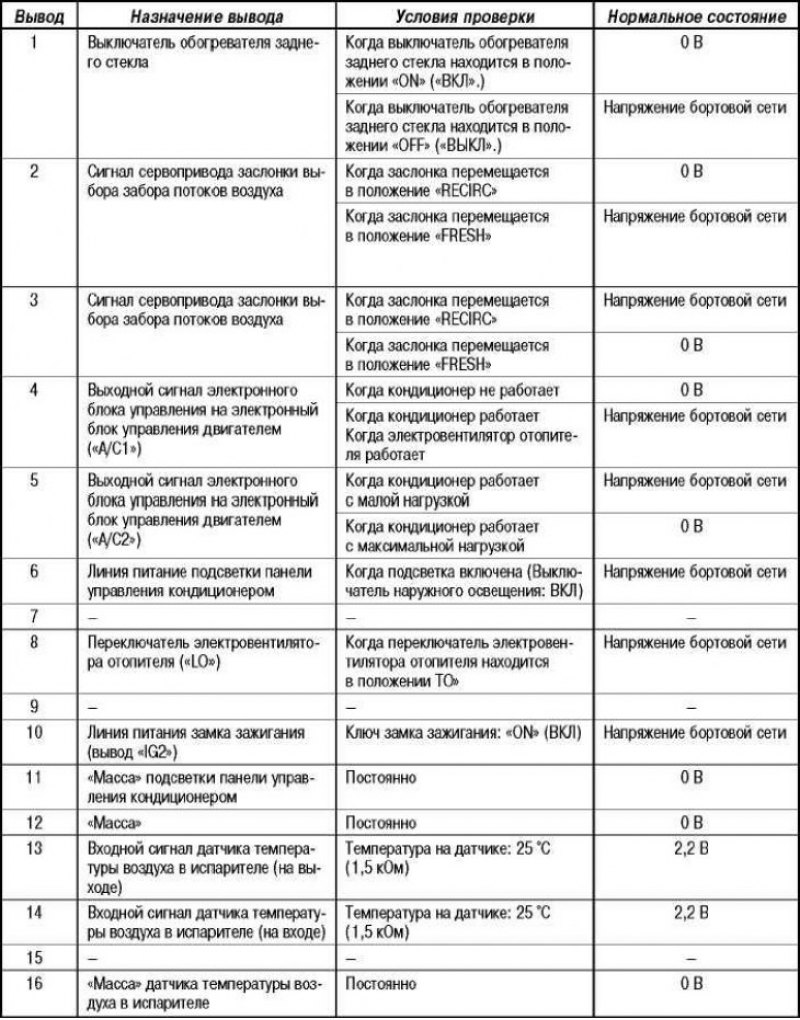

Таблица для проверки напряжения на выводах электронного блока управления компрессором



Таблица для проверки напряжения на выводах…
Статья проверена экспертом: Константин Лебедев
