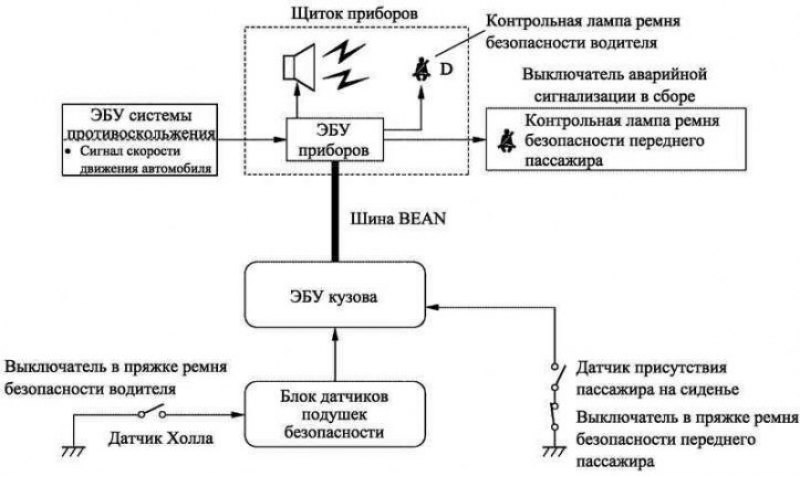

Рис. 1.118. Блок-схема системы предупреждения о непристегнутых ремнях безопасности
Если ремень безопасности не пристегнут, мигает контрольная лампа и звучит сигнал зуммера.
Система предупреждения о непристегнутых ремнях безопасности входит в стандартную комплектацию.
После запуска двигателя система определяет состояние ремней безопасности по сигналам с датчиков в пряжках (ремней безопасности водителя и переднего пассажира) и датчиков занятости сидений.
Если скорость превышает 15 км, включается звуковой сигнал зуммера, обращая внимание водителя и пассажира на непристегнутые ремни безопасности. Через 30 с звук изменяется. Этот звук длится около 90 с. После включения зуммера он продолжает звучать до тех пор, пока не будут пристегнуты ремни безопасности или не будет выключен двигатель.
Рис. 1.119. Датчик присутствия пассажира на сиденье
Датчик присутствия пассажира на сиденье
Датчик присутствия, установленный в подушке переднего пассажирского сиденья, определяет, присутствует ли на переднем сиденье пассажир.
Датчик, конструкция которого изображена на рисунке, представляет собой два пластинчатых электрода с прокладкой. Если пассажир садится на сиденье, электроды замыкаются через отверстие в прокладке, в результате чего по цепи протекает электрический ток.
Таким образом, датчик позволяет определить присутствие пассажира на переднем сиденье.
