Снимите крышку головки блока ряда цилиндров №2.
Снятие
Отсоедините разъем масляного клапана управления изменением фаз газораспределения.

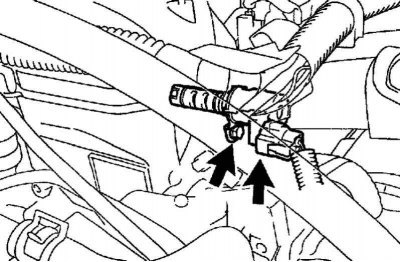

Рис. 2.562. Разъем и болт крепления клапана
Выверните болт, затем снимите масляный клапан управления механизмом изменения фаз газораспределения (рис. 2.562).
Установка
Рис. 2.563. Уплотнительное кольцо клапана
Статья опубликована первоначально здесь (Autoinstruction)
Нанесите на уплотнительное кольцо клапана изменения фаз газораспределения тонкий слой моторного масла (рис. 2.563).
Установите масляный клапан управления механизмом изменения фаз газораспределения и закрепите его болтом.
Момент затяжки: 9,0 Н·м.
Примечание. Во время установки соблюдайте осторожность, чтобы не повредить или не зажать уплотнительное кольцо.
Присоедините разъем масляного клапана управления изменением фаз газораспределения.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
Убедитесь в отсутствии утечек моторного масла.
Установите крышку головки блока ряда цилиндров №2.
