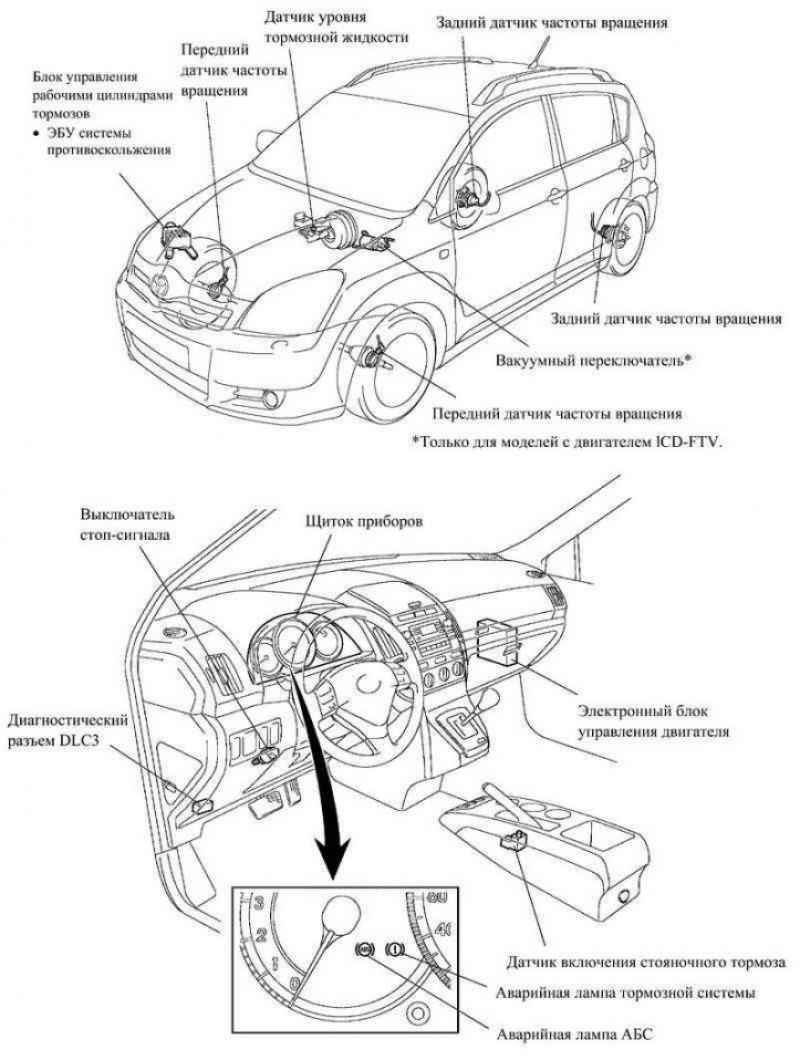

Рис. 6.3. Расположение основных компонентов системы распределения тормозного усилия (EBD)
Механическая система распределения тормозного усилия, применявшаяся на предшествующих моделях, уступила место электронному блоку управления (ЭБУ) системы противоскольжения, который с высокой точностью контролирует тормозное усилие в зависимости от условий движения автомобиля.
Распределение тормозного усилия между передними и задними колесами
При нажатии на педаль тормоза во время движения по прямой нагрузка на задние колеса уменьшается, а на передние колеса – возрастает. Электронный блок управления АБС распознает такое состояние по сигналам датчиков частоты вращения и посылает команду в блок управления рабочими цилиндрами тормозов, регулируя тормозное усилие, передаваемое на задние колеса.
Величина этого усилия зависит, например, от загрузки автомобиля, а также от скорости замедления. Таким образом обеспечивается оптимальное распределение тормозных усилий, передаваемых на задние колеса, в зависимости от условий движения.
Распределение тормозного усилия между правыми и левыми колесами (при торможении в повороте)
При торможении в повороте нагрузка на внутренние колеса уменьшается, а на внешние – увеличивается. Электронный блок управления системы противоскольжения распознает такое состояние по сигналам датчиков частоты вращения и посылает команду в блок управления рабочими цилиндрами тормозов, обеспечивая оптимальное распределение тормозного усилия между внутренними и внешними колесами.
Блок управления рабочими цилиндрами тормозов

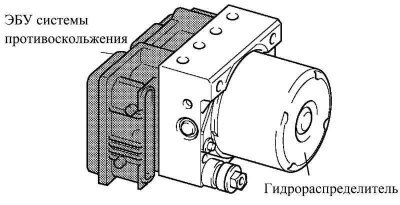

Рис. 6.4. Блок управления рабочими цилиндрами тормозов
Блок управления рабочими цилиндрами тормозов состоит из гидрораспределителя и ЭБУ системы противоскольжения.
Используется блок управления рабочими цилиндрами тормозов производства BOSCH, как и на автомобилях Avensis.
Работа системы
Электронный блок управления АБС рассчитывает частоту вращения и интенсивность замедления каждого колеса, а также контролирует блокировку колес на основании сигналов, поступающих от 4-х датчиков частоты вращения. В зависимости от того, пробуксовывают ли колеса, электронный блок управления системы противоскольжения регулирует давление тормозной жидкости в рабочем цилиндре каждого колеса, включая обратный и редукционный клапаны в одном из трех режимов: снижения, удержания и увеличения давления.

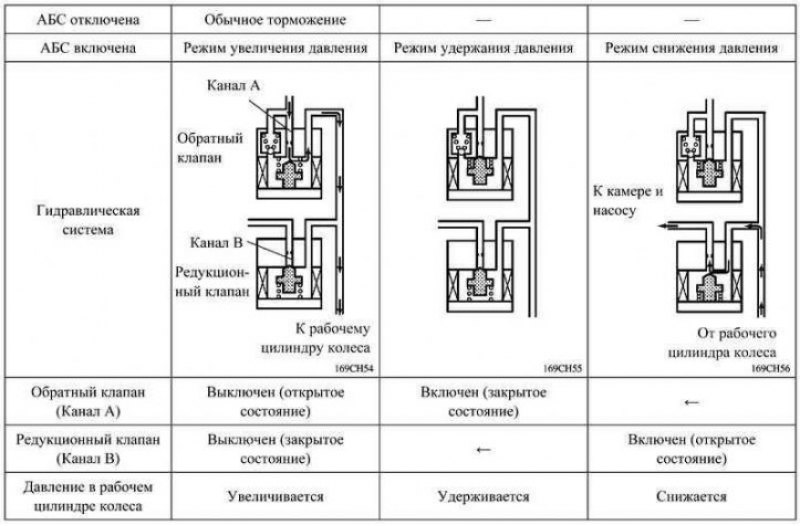

Рис. 6.5. Принцип работы системы (EBD)
Диагностика

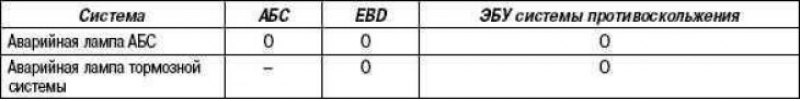

При обнаружении ЭБУ системы противоскольжения неисправности АБС с электронной системой распределения тормозного усилия (EBD) включается контрольная лампа АБС и контрольная лампа тормозной системы, указывающие на неисправность системы (см. таблицу ниже).
Одновременно с этим запоминаются электронные коды неисправности (DTC). DTC могут быть считаны по числу миганий аварийной лампы АБС: для этого следует подключить к контактам Tc и CG диагностического разъема DLC3 диагностический прибор SST (09843-18040) или микропроцессорный тестер II.
В системе диагностики предусмотрен активный режим диагностирования сигналов датчиков. Функция активизируется путем подключения к контактам Ts и CG диагностического разъема DLC3 диагностического прибора SST (09843-18040) или микропроцессорного тестера II.
При обнаружении неисправностей в процессе проверки датчиков электронный блок управления системы противоскольжения запоминает соответствующие электронные коды DTC. DTC, записанные в память в ходе проверки датчиков, могут быть считаны по числу миганий контрольной лампы АБС при замыкании контактов Tc и CG диагностического разъема DLC3 или с помощью микропроцессорного тестера II.
Работа в аварийном режиме
При возникновении неисправности в системе АБС ЭБУ системы противоскольжения блокирует включение антиблокировочной системы.
При возникновении неисправности в электронной системе распределения тормозного усилия (EBD) ЭБУ системы противоскольжения блокирует работу этой системы. В этом случае тормозная система будет работать, как при отсутствии АБС с электронной системой распределения тормозного усилия (EBD).
