Рис. 6.1. Компоненты тормозной системы автомобиля Corolla Verso
В новых моделях применяются тормозные системы двух типов: АБС с электронной системой распределения тормозного усилия (EBD) и АБС с электронной системой распределения тормозного усилия (EBD), усилителем экстренного торможения, противопробуксовочной системой (TRC) и системой курсовой устойчивости (VSC). Обе тормозные системы, устанавливаемые на новые модели Corolla Verso, по устройству и принципу действия аналогичны системам, устанавливаемым на автомобили Avensis.
В комплект стандартного оборудования всех моделей входит тормозная система, включающая в себя АБС с электронной системой распределения тормозного усилия (EBD), усилителем экстренного торможения, противопробуксовочной системой (TRC) и системой курсовой устойчивости (VSC). По специальному заказу устанавливается тормозная система, включающая в себя АБС с электронной системой распределения тормозного усилия (EBD).
В конструкции используются следующие узлы производства компании BOSCH: главный тормозной цилиндр, суппорты передних тормозов, суппорты задних тормозов, стояночный тормоз и блок управления рабочими цилиндрами тормозов.

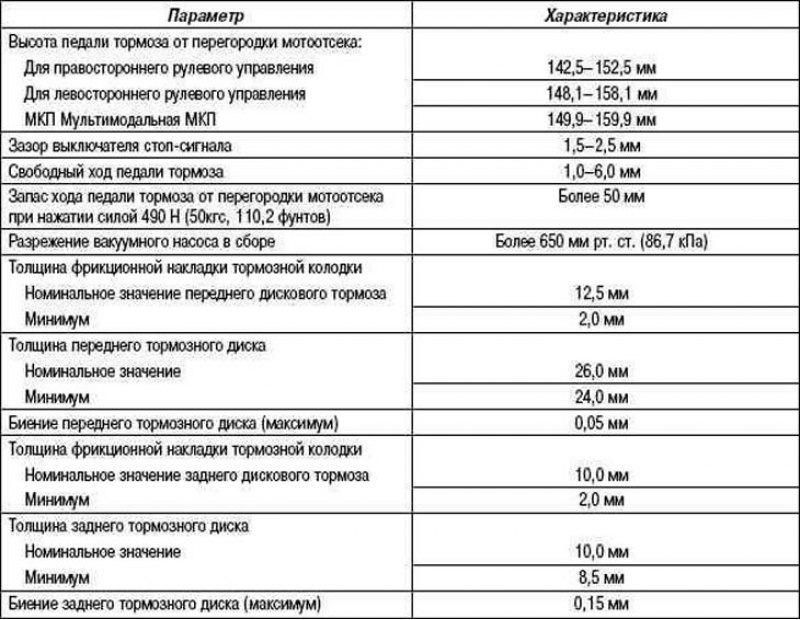

Таблица 6.1. Технические характеристики для проверочных и регулировочных работ

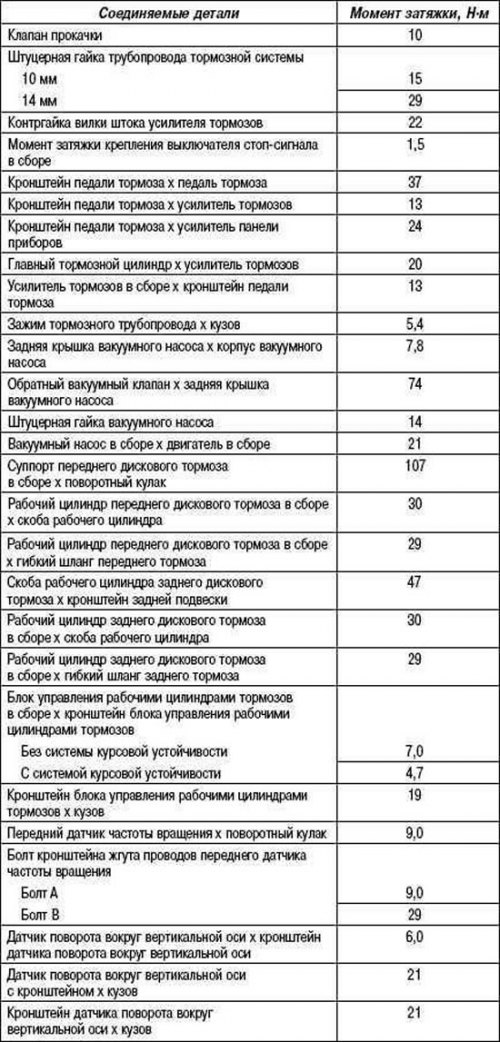

Таблица 6.2. Номинальные моменты затяжки

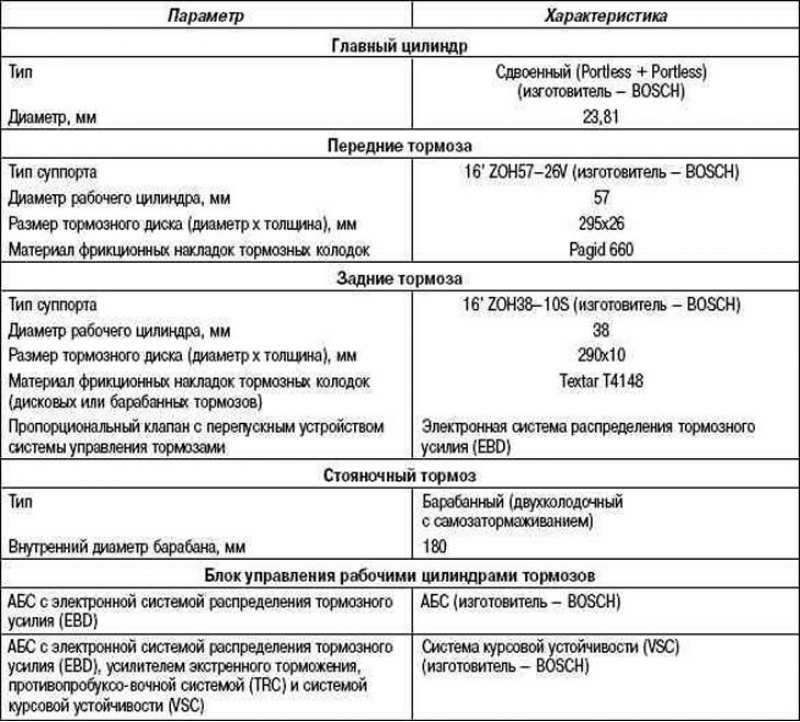

Таблица 6.3. Технические характеристики компонентов тормозной системы
