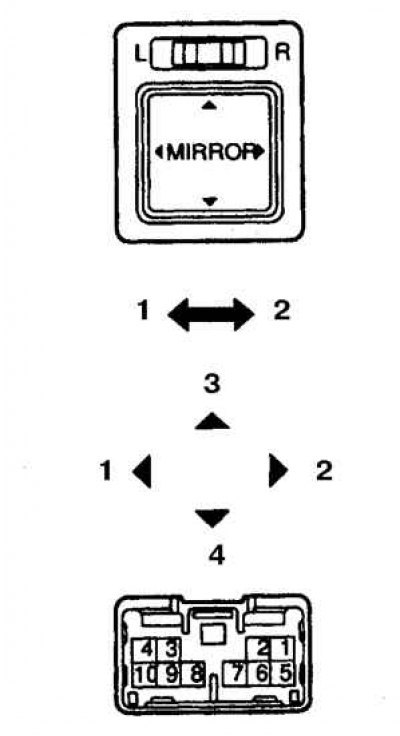

Нумерация выводов выключателя электропривода зеркал
1. Левая сторона; 2. Правая сторона; 3. Вверх; 4. Вниз
Нумерация выводов выключателя электродвигателя зеркал
1. Привод зеркала осуществляется от 2 электродвигателей вертикального и горизонтального смещения.
2. Включите зажигание (двигатель не запускать) и опустите боковые стекла. Селектором, вмонтированным в выключатель, включите нужное зеркало и проверьте работу привода правого и левого зеркал, смещая их вправо и влево, вверх и вниз. Прослушайте работу электродвигателей.
3. Если работа электродвигателей прослушивается, а зеркало не движется, то неисправен механизм привода внутри зеркала. Снимите зеркало и разберите.
4. Если работа электродвигателей не прослушивается и зеркала не движутся, то проверьте предохранитель.
5. Если предохранитель исправен, то достаньте выключатель, не отсоединяя проводов. Включите зажигание и проверьте напряжение на выключателе. Если напряжения нет, то проверьте провода от предохранителя к выключателю. В противном случае проверьте выключатель, для чего выполните следующие действия (см. рис. Нумерация выводов выключателя электропривода зеркал).
Левое зеркало
6. В положении UP выключателя цепь должна быть между выводами 6 и 10, а также между выводами 1 и 9.
7. В положении DOWN выключателя цепь должна быть между выводами 1 и 10, а также между выводами 6 и 9.
8. В положении LEFT выключателя цепь должна быть между выводами 5 и 9, а также между выводами 6 и 10.
9. В положении RIGHT выключателя цепь должна быть между выводами 5 и 10, а также между выводами 6 и 9.
Правое зеркало
10. В положении UP выключателя цепь должна быть между выводами 6 и 10, а также между выводами 1 и 9.
[Материал заимствован у портала: AutoInstruction.ru]
11. В положении DOWN выключателя цепь должна быть между выводами 1 и 10, а также между выводами 6 и 9.
12. В положении LEFT выключателя цепь должна быть между выводами 5 и 9, а также между выводами 6 и 10.
13. В положении RIGHT выключателя цепь должна быть между выводами 5 и 10, а также между выводами 6 и 9.
14. Если результаты проверок отрицательные, то выключатель замените.
15. Присоедините выключатель. Найдите провод от выключателя на массу. Не отсоединяя выключателя замкните перемычкой этот провод на массу. Если зеркало работает нормально с перемычкой, то отремонтируйте "штатное" соединение с массой.
16. Если зеркало не работает, то разберите зеркало и проверьте наличие напряжения на проводах. Включите зажигание и переведите выключатель во все положения, проверяя напряжение. На одном из проводов от выключателя должно быть напряжение в каждом его положении (за исключением положения Off).
17. Если напряжение отсутствует, то проверьте цепь от зеркала до выключателя.
18. Если напряжение есть, то проверьте электродвигатель, поступив следующим образом (см. рис. Нумерация выводов выключателя электродвигателя зеркал).
19. Проверьте перемещение зеркала влево, для чего соедините перемычкой (+)-вывод батареи с выводом 3, а (-)-вывод – с выводом 1.
20. Перемените полярность и убедитесь, что зеркало перемещается вправо
21. Проверьте перемещение зеркала вверх, для чего соедините перемычкой (+)-вывод батареи с выводом 2, а (-)-вывод – с выводом 1.
22. Перемените полярность и убедитесь, что зеркало перемещается вниз.
23. Если результаты проверок отрицательные, то зеркало в сборе замените.
