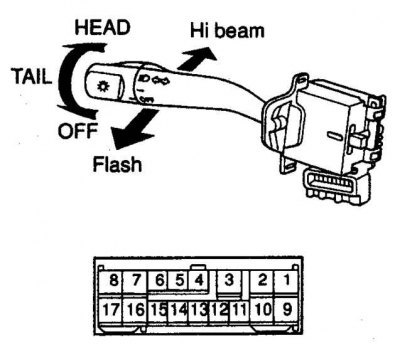

Нумерация выводов переключателя наружного освещения и положения переключателя
Проверка
1. Отсоедините батарею от массы.
2. Отключите подушку безопасности (см. подраздел 11.44).
3. Снимите руль.
4. Снимите кожух рулевой колонки.
5. Отсоедините от переключателя указателей поворота/ света фар разъем.
6. Проверьте наличие цепи между выводами переключателя.
7. В положении переключателя OFF между выводами цепи быть не должно.
Текст предоставлен порталом: www.autoinstruction.ru
8. В положении замка LOCK между выводами цепи быть не должно.
9. В положении переключателя TAIL (задние фонари) цепь должна быть между выводами 14 и 16.
10. В положении переключателя HEAD (фары) цепь должна быть между выводами 13, 14 и 16.
11. При включении ближнего света фар (положение Low beam) цепь должна быть между выводами 16 и 17.
12. При включении дальнего света фар (положение High beam) цепь должна быть между выводами 7 и 16.
13. В положении переключателя FLASH (режим мигания фарами) цепь должна быть между выводами 7, 8 и 16.
Замена
1. Достаньте переключатель из корпуса.
2. Установка выполняется в обратном порядке. Перед установкой руля проверьте центрирование катушки провода подушки безопасности (см. подраздел 9.14).
