Снятие
1. Отсоедините отрицательный кабель от аккумулятора.
2. Отсоедините муфты катушки зажигания.
3. Снимите узлы катушки зажигания.
4. Разъедините тросик акселератора от зажима (только для транспортных средств с левым рулем).

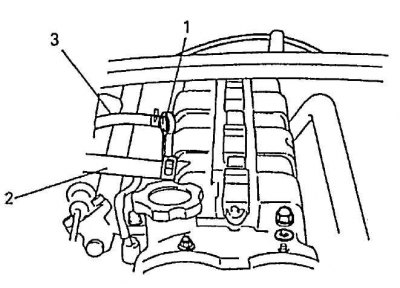

5. Выньте масляный щуп (1).
6. Отсоедините шланг сапуна (2) и шланг принудительной вентиляции картера (3) от крышки головки цилиндра.
7. Снимите крышку головки цилиндра.
Установка
1. Сотрите масло, старый герметик и пыль с уплотняемых поверхностей на головке цилиндра и крышке.
Смотрите полную версию на сайте (autoinstruction.ru)

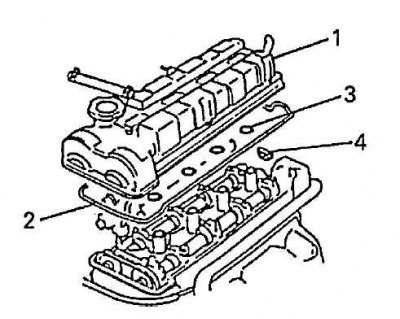

2. Установите кольцевые уплотнения (3) и прокладку крышки головки цилиндра (2) на крышку головки цилиндра (1).
Примечание. Не забудьте проверить каждую из этих деталей на наличие каких-либо повреждений или поломок до монтажа, и произведите замену, если повреждения обнаружены.
3. Установите боковой уплотнитель (4) на головку цилиндра.

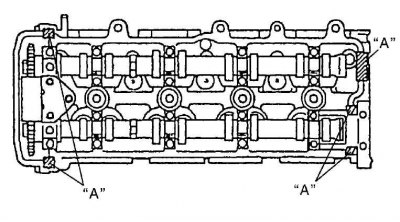

4. После очистки нанесите герметик «А» на область уплотняемой поверхности головки цилиндра. «А»: герметик 99000-31250.

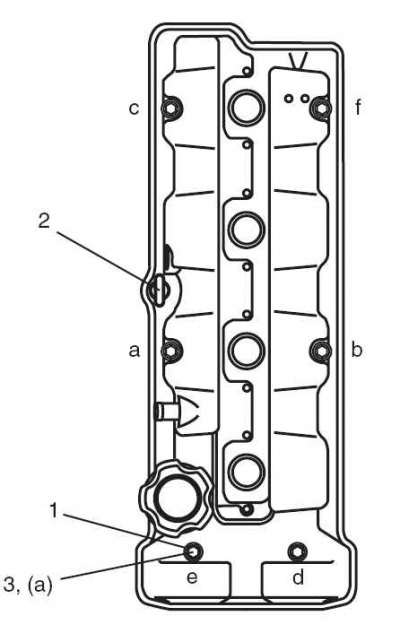

5. Установите крышку головки цилиндра на головку цилиндра. Прикрутите гайки (3), пока они не будут прикручены с указанным вращающим моментом. Вращающий момент затяжки: гайка крышки головки цилиндра (а) — 11 Н·м (1.1 кг-м, 8.0 фунт на фут).
6. Используйте новые уплотнительные шайбы (1).
7. Установите катушки зажигания и подсоедините муфты катушек зажигания.
8. Вставьте масляный щуп (2).
9. Подсоедините шланг сапуна и шланг принудительной вентиляции картера к крышке головки цилиндра.
10. Закрепите тросик акселератора зажимом (только для транспортных средств с левым рулем).
