Осмотр генератора — тип 60 A (Suzuki Grand Vitara 2 «FT/GT»)

  • Главная
  • Сузуки
  • Гранд Витара
  • FT/GT (1998-2005)
  • Электрооборудование
  • Система пуска и заряда
  • Осмотр генератора — тип 60 A
0
Оглавление: Статор ↓ Щетка и щеткодержатель ↓ Выпрямитель ↓ Конденсатор ↓

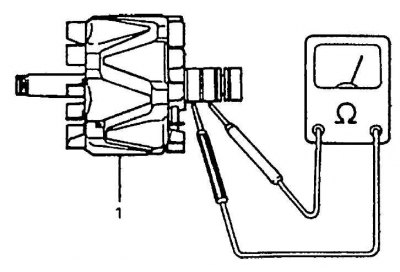

1. Используя омметр, проверьте электропроводимость между контактными кольцами ротора. Если нет электропроводимости, замените ротор. Стандартное сопротивление: 2.5-2.9Ω.

1 - ротор

1 - ротор

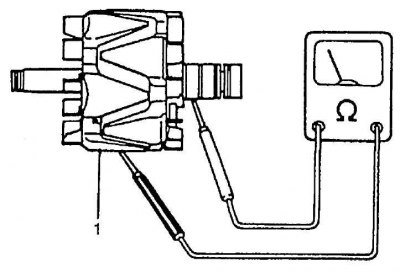

2. Используя омметр, проверьте, нет ли электропроводимости между контактным кольцом и сердечником ротора. Если есть электропроводимость, замените ротор.

3. Проверьте контактные кольца, нет ли неровности или нагара. Если они неровные или есть нагар, замените ротор.

1 - ротор

1 - ротор


Статор

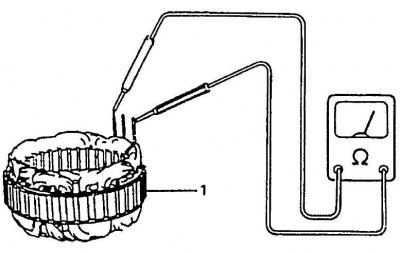

1. Используя омметр, проверьте электропроводимость всех контактов. Если нет электропроводимости, замените статор.

1 - статор

1 - статор

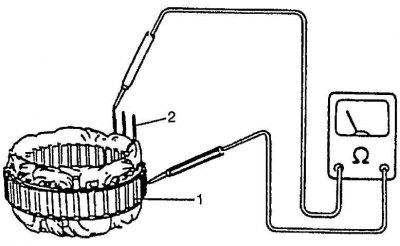

2. Используя омметр, проверьте нет ли электропроводимости между контактами катушки и сердечником статора. Если нет электропроводимости, замените статор.

1 - статор; 2 - контакт статора

1 - статор; 2 - контакт статора


Щетка и щеткодержатель



1. Проверьте каждую щетку на износ, измерив ее длину.

2. Если щетка изношена до предела, замените щетку.


Оригинал найдёте на этом ресурсе autoinstruction.ru

2. Если щетка изношена до предела, замените щетку.

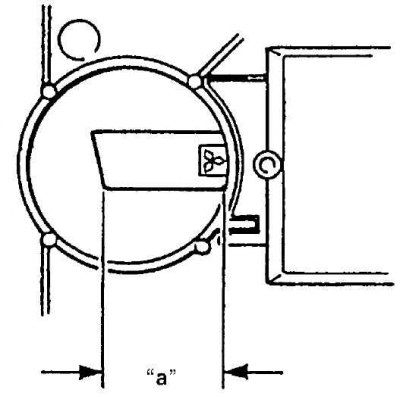

Длина щетки "a":
  • стандарт: 16 мм (0.63 дюймов)
  • предел: 2 мм (0.08 дюймов)

Выпрямитель

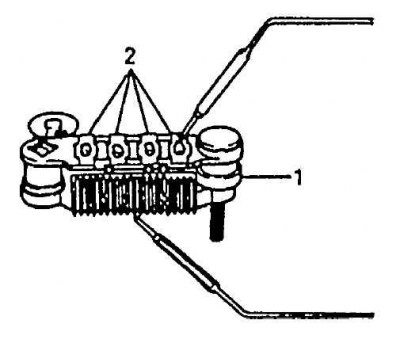

1. Используя омметр, проверьте электропроводимость между корпусами верхнего и нижнего выпрямителей и контактом каждого диода.

2. Проверьте оба направления, поменяв щупы омметра. В каждом случае должна быть лишь односторонняя проводимость. Если результат проверки неудовлетворительный, замените выпрямитель.



3. Проверьте одностороннюю электропроводимость…

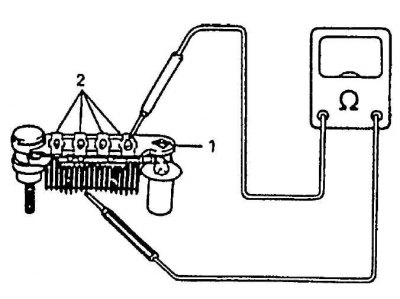

3. Проверьте одностороннюю электропроводимость между контактами и тремя диодами аналогично описанному в п.1.

1 - выпрямитель; 2 - контакт диода

1 - выпрямитель; 2 - контакт диода


Конденсатор

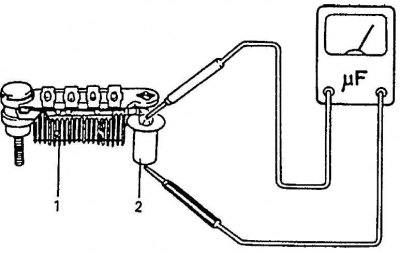

Проверьте емкость конденсатора. Емкость конденсатора: 0.5 µF.

1 - выпрямитель; 2 - конденсатор

1 - выпрямитель; 2 - конденсатор
