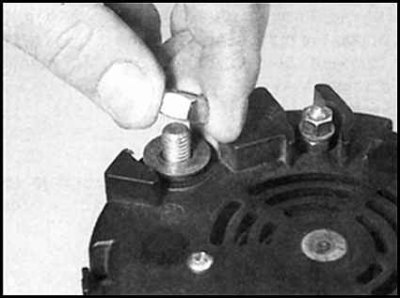

2. Отдайте гайку большой клеммы.

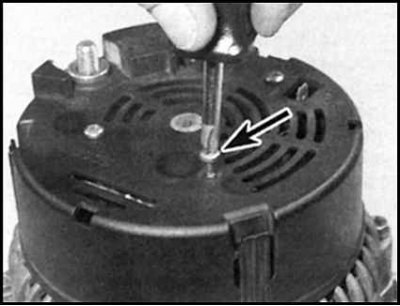

3. Отдайте винты крепления крышки к задней части генератора.

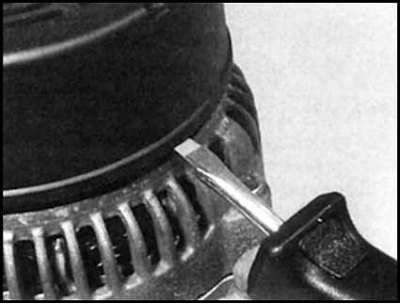

4. С помощью отвертки подденьте крышку.
5. Снимите ее с задней части генератора.

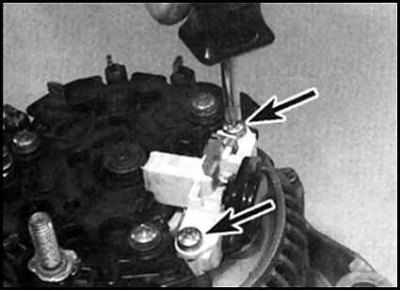

6. Отдайте и снимите 2 удерживающих винта.

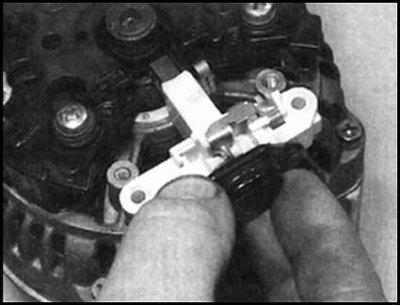

7. После чего снимите держатель регулятора с задней части генератора.

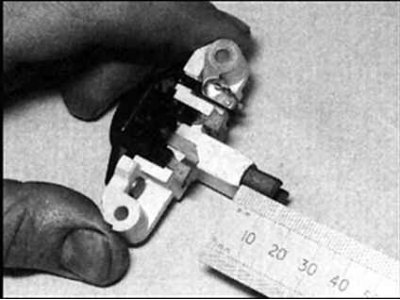

8. Измерьте величину выступания каждой щетки из щеткодержателя, воспользуйтесь для этого стальной линейкой или штангенциркулем. В случае выступания щеток, менее чем на 5 мм щетки должны быть заменены или установлена новая сборка. На ранних моделях щетки могут быть выпаяны и заменены, однако на более поздних моделях это может оказаться невозможным.
9. С помощью паяльника отпаяйте провода щеток от клемм в верхней части щеткодержателей.
10. Снимите с клемм лишний припой и зачистите щеткодержатели. Очень важно, чтобы новые щетки свободно двигались в щеткодержателе.
11. По очереди установите новые щетки в щеткодержатель затем, удерживая их при сжатых пружинах плоскогубцами, припаяйте провода к клеммам. Не отпускайте щетки до тех пор, пока припой не остынет.
12. В случае, если старые щетки находятся в хорошем состоянии, очистите их и проверьте, свободно ли они двигаются в щеткодержателе.
13. Смоченной в бензине тряпкой, промойте контактные кольца генератора. Осмотрите их поверхности на предмет обнаружения царапин или прогаров. В специализированной мастерской может быть произведено восстановление контактных колец генератора.
14. Установите на место сборку регулятора/щеткодержателя и крепко затяните ее крепежные винты.
15. Установите на место крышку, затем вставьте и затяните крепежные винты, затем установите на место гайку большой клеммы.
16. Установите на место генератор (Раздел Снятие и установка на место генератора).
Примечание. Следите за тем, чтобы не перегреть регулятор. Выньте щетки из щеткодержателей вместе с прижимными пружинами.
