Снятие
1. Отсоедините отрицательный (-) кабель у батареи.

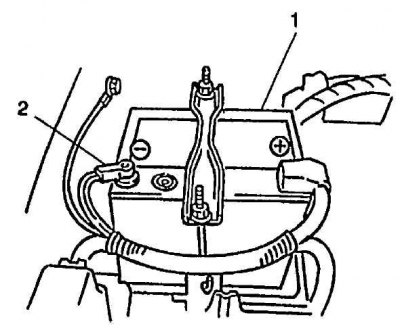

1 - батарея; 2 - отрицательный (-) кабель батареи
2. Снимите шланг воздушного фильтра.
3. Снимите баллон со скобы.

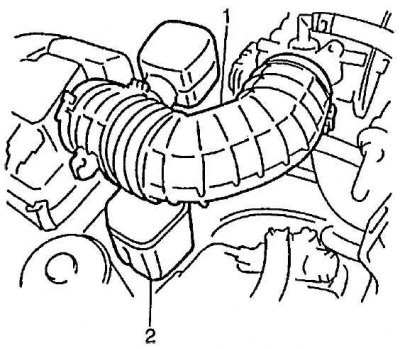

1 - шланг воздушного фильтра; 2 - баллон
3. Отсоедините концевой провод "B" и муфту от генератора.

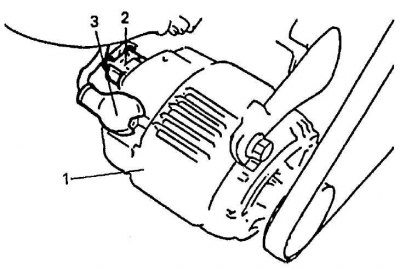

1 - генератор; 2 - муфта; 3 - клемма "B"
4. Снимите ремень генератора. См. Главу Охлаждение двигателя и/или Раздел Ремень генератора в этой Главе.
5. Снимите генератор.

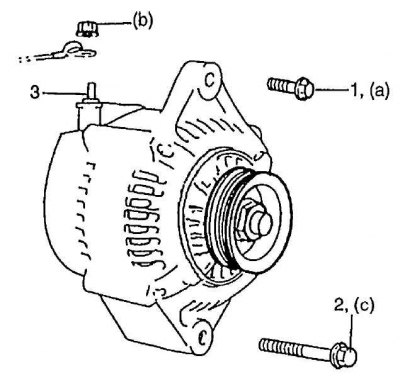

1 - верхний болт генератора (короткий); 2 - нижний болт генератора (длинный); 3 - клемма "B"
Установка
1. Установите генератор на скобу генератора.
2. Затяните болты генератора.
Крутящий момент затяжки:
- монтажный болт генератора (a): 23 Н·м (2.3 кг-м, 17.0 фунтов-фут)
- монтажный болт генератора (c): 48 Н·м (4.8 кг-м, 35.0 фунтов-фут)
3. Установите ремень генератора (охлаждающего вентилятора). Обратитесь к Главе Охлаждение двигателя или Раздел Ремень генератора в этой Главе.
4. Установите ремень вентилятора охлаждения (только для двигателя J20). Обратитесь к Главе Охлаждение двигателя.
5. Подсоедините конечный провод "B" и муфту к генератору. Крутящий момент затяжки (b): 6.9 Н·м (0.69 кг-м, 5.0 фунтов-фут)
6. Установите баллон.
7. Установите шланг воздушного фильтра.
8. Подсоедините отрицательный (-) кабель к батарее.
