Внимание! Не путайте полярность клемм IG и L.
Внимание! Не создавайте короткое замыкание между клеммами IG и L. Всегда соединяйте эти клеммы через лампу.
Внимание! Не соединяйте заряд между L и E.
Внимание! При соединении зарядного устройства или вольтодобавочной батареи к батарее автомобиля см. Раздел, посвященный зарядке батареи.
Неполадки в системе зарядки могут быть выявлены при следующих условиях:
- Неисправная работа лампы-указателя.
- Недостаточно заряженная батарея, о чем свидетельствует медленный запуск двигателя или темная поверхность индикатора заряда.
- Чрезмерно заряженная батарея, о чем свидетельствует вытекание избыточного количества электролита из выходов.
Слабо закрепленный приводной шкив, плохо затянутые монтажные болты, изношенные или грязные подшипники, поврежденные диод и статор могут вызвать шум в генераторе.

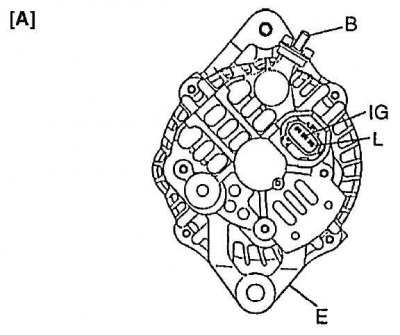

Тип 60 A
B - разъем генератора (клемма батареи); D - ложная клемма; E - заземление; F - клемма обмотки возбуждения; IG - клемма зажигания; L - клемма лампы

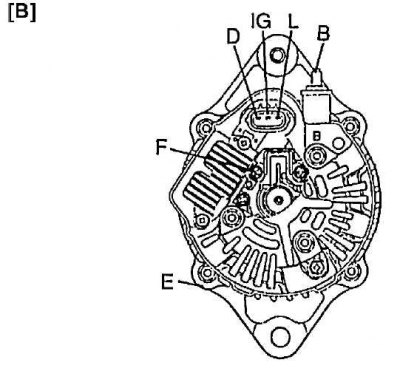

Тип 70 A
B - разъем генератора (клемма батареи); D - ложная клемма; E - заземление; F - клемма обмотки возбуждения; IG - клемма зажигания; L - клемма лампы

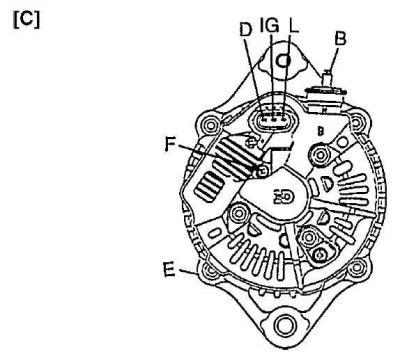

Тип 80 A
B - разъем генератора (клемма батареи); D - ложная клемма; E - заземление; F - клемма обмотки возбуждения; IG - клемма зажигания; L - клемма лампы
Неисправность в работе лампы-указателя
| Неисправность | Возможная причина | Способ устранения |
| Лампа заряда не горит при включенном зажигании и выключенном двигателе | Перегорел предохранитель | Проверьте предохранитель |
| Перегорела лампа | Замените лампу
| |
| Слабый контакт в проводах (слабые соединения проводов) | Затяните слабые соединения | |
| Неисправен регулятор IC (60 A) | Проверьте генератор
| |
| Неисправен регулятор IC или обмотка возбуждения (70 A и 80 A) | Проверьте генератор
| |
| Слабый контакт щетки и кольцевого токоприемника (70 A и 80 A) | Отремонтируйте или замените | |
| Лампа заряда не гаснет при работающем двигателе (батарее требуется частая зарядка) | Ослаблен или изношен приводной ремень | Отрегулируйте или замените приводной ремень |
| Неисправен регулятор IC или генератор | Проверьте систему зарядки | |
| Неисправна проводка | Почините проводку |
