Генератор — описание конструкции (Suzuki Grand Vitara 2 «FT/GT»)

Оглавление: Тип 60 A ↓ Тип 70 A и 80 A ↓ Тип 60 A ↓ Тип 70 A ↓ Тип 80 A ↓

Генератор является небольшим, но высокопроизводительным, включает в себя регулятор IC.

Внутренние компоненты генератора связаны между собой электрическими связями, как показано на иллюстрации ниже.

Генератор состоит из следующих компонентов:

Полупроводниковый регулятор (стабилизатор) вмонтирован в генератор изнутри.
Все компоненты регулятора защищены неразъемной формой.
Это устройство вместе со сборкой держателя щетки прикреплено к заднему корпусу.
Регулятор IC использует интегральные микросхемы и контролирует напряжение, производимое генератором, и установочные параметры не могут быть отрегулированы.
Подшипники ротора генератора содержат достаточное количество смазки, что избавляет от необходимости периодически их смазывать. Две щетки передают ток через два кольцевых токоприемника к обмотке возбуждения на роторе и при нормальных условиях работы не требуют обслуживания в течение долгого периода времени.
Обмотка статора вмонтирована с внутренней стороны шихтованного магнитопровода, который формирует корпус генератора.
Конденсатор заднего корпуса подавляет радиопомехи.

Примечание. Правила эксплуатации генераторов следующих трех типов зависят от их спецификаций.

Тип 60 A

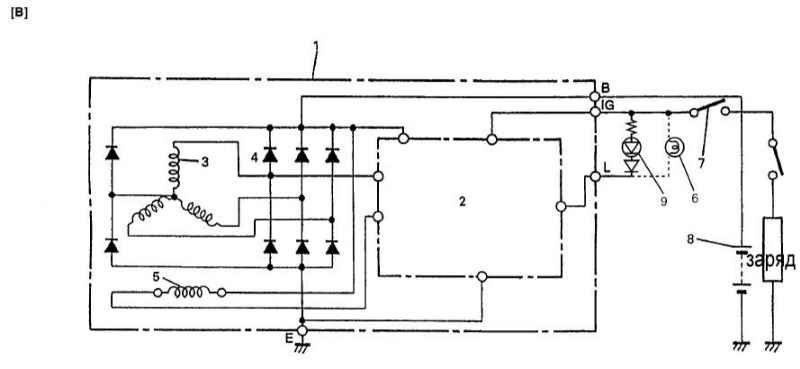

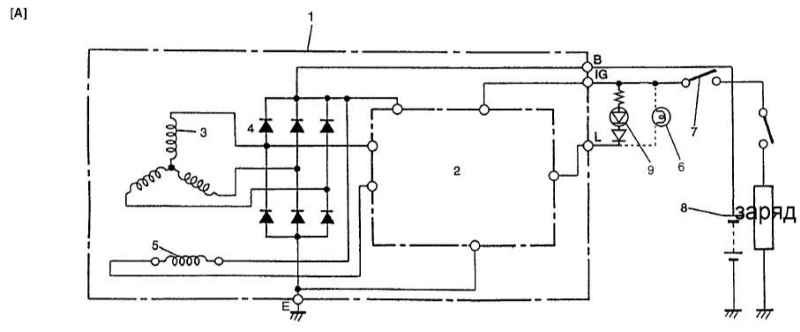

1 - генератор со сборкой стабилизатора; 2 - регулятор IC; 3 - катушка статора; 4 - диод; 5 - обмотка возбуждения (катушка ротора); 6 - лампа индикатора заряда; 7 - главный выключатель; 8 - батарея; 9 - лампа заряда (светодиод)

Тип 70 A и 80 A

Тип 60 A

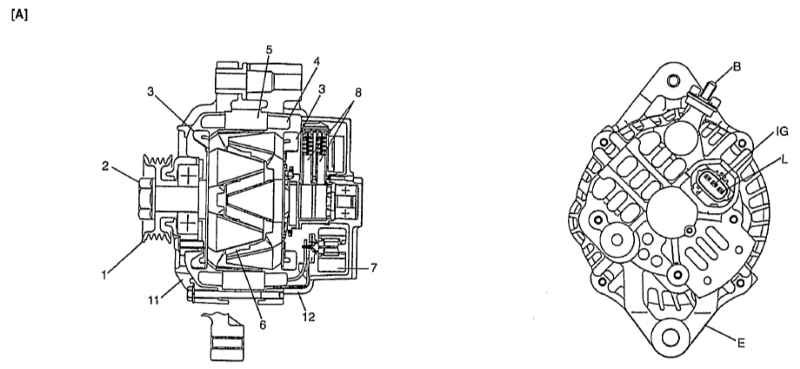

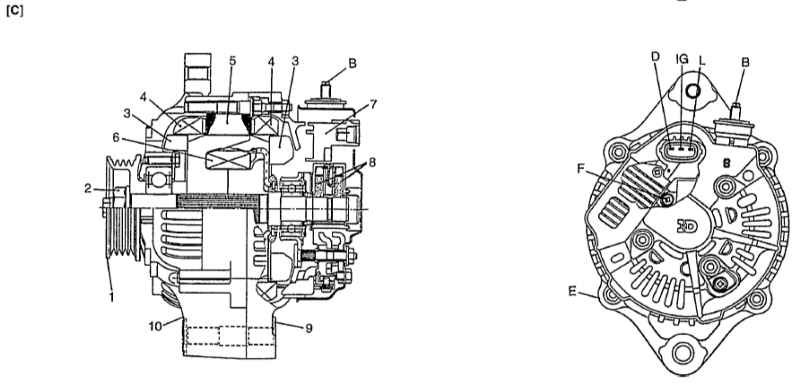

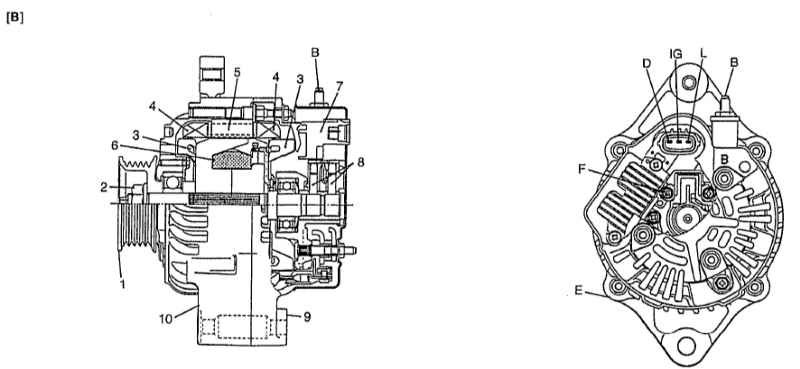

1 - шкив; 2 - гайка шкива; 3 - вентилятор ротора; 4 - катушка статора; 5 - магнитопровод статора; 6 - обмотка возбуждения; 7 - стабилизатор; 8 - щетка; 9 - задняя рама; 10 - рама со стороны привода; 11 - передняя крышка; 12 - Задняя крышка

B - разъем генератора (Клемма батареи); D - ложная клемма; E - заземление; F - клемма обмотки возбуждения; IG - клемма зажигания; L - клемма лампы
