Осмотр
Внимание! См. Водяной насос, генератор, рулевое управление с усилителем и/или приводным ремнем компрессора A/C (двигатели J20) в Разделе Техническое обслуживание.
1 - ремень генератора; 2 - шкив коленчатого вала; 3 - шкив вентилятора радиатора; 4 - натяжной шкив; 5 - натяжное устройство
Снятие
Внимание! Отсоединяйте отрицательный провод от батареи перед снятием и установкой ремня генератора.
1. Ослабьте натяжное устройство, повернув его по часовой стрелке.
2. Придерживая натяжное устройство и ремень, снимите также ремень генератора.
Установка
1. Ослабьте натяжное устройство, повернув натяжной шкив по часовой стрелке.
2. Придерживая натяжное устройство, установите ремень генератора.

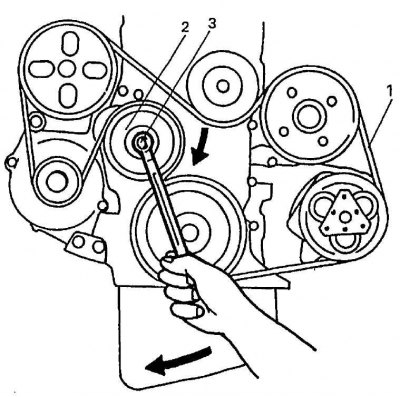

1 - ремень генератора; 2 - натяжное устройство; 3 - болт натяжного устройства
Примечание. Убедитесь, что ремень входит во все канавки шкива.
Примечание. После установки ремня генератора выполните описанные выше проверки и убедитесь в том, что индикатор натяжения имеет стандартные показатели.
