2. Обязательно установите щетки в правильном направлении и припаяйте провода щеток и контакты статора.

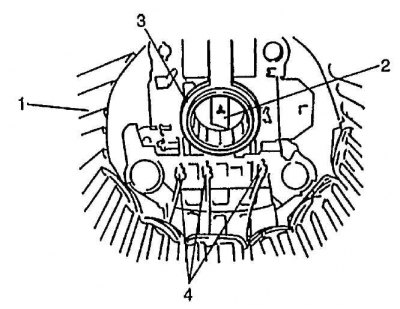

1 - статор; 2 - щетка; 3 - щеткодержатель; 4 - припой; 5 - пружина щетки

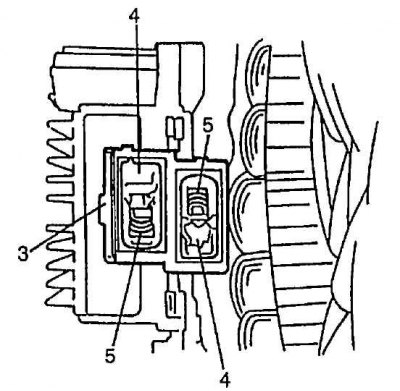

1 - статор; 2 - щетка; 3 - щеткодержатель; 4 - припой; 5 - пружина щетки
3. Затяните гайку шкива генератора с указанным моментом затяжки. Крутящий момент затяжки (a): 118 Н·м (11.8 кг-м, 85.5 фунтов-фут).
Примечание. Используя тиски, поместите чистую ткань между ротором и тисками, чтобы не повредить ротор.
Примечание. Обязательно удерживайте ротор в точке A. Не удерживайте его в зоне В, поскольку она недостаточно прочная.

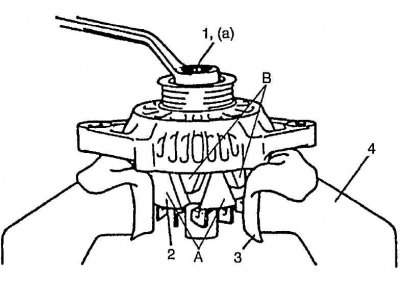

1 - гайка шкива; 2 - ротор; 3 - ткань; 4 - тиски
4. Вставьте щетки в щеткодержатель, затем поддержите щетки, вставив соответствующий провод из отверстия в заднем кожухе.
Примечание. После установки ротора, снимите провод.
Примечание. Проверьте и убедитесь, что отметки совмещения на переднем и заднем кожухе выровнены.
Примечание. Не наносите смазку на задний (роторный) подшипник. Полностью уберите масло, если оно есть в подшипнике заднего кожуха.

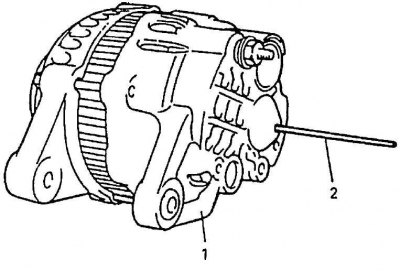

1 - задний кожух; 2 - провод
5. После сборки генератора, убедитесь, что ротор вращается плавно.
