Передний приводной вал с трехплечим шарниром с роликами на моделях с 1994 года

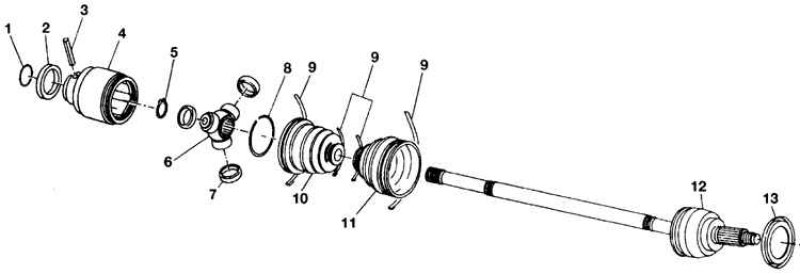

1 – уплотнительное кольцо; 2 – кольцо; 3 – пружинный штифт; 4 – корпус внутреннего шарнира; 5 – стопорное кольцо; 6 – шаровой шарнир; 7 – ролики; 8 – фиксирующее кольцо; 9 – хомуты; 10 – защитный чехол внутреннего шарнира; 11 – защитный чехол внешнего шарнира; 12 – внешний шарнир; 13 – кольцо
Разборка
1. Снимите приводной вал.
2. Закрепите приводной вал в тисках с мягкими губками.
3. Снимите хомуты крепления защитного чехла приводного вала.

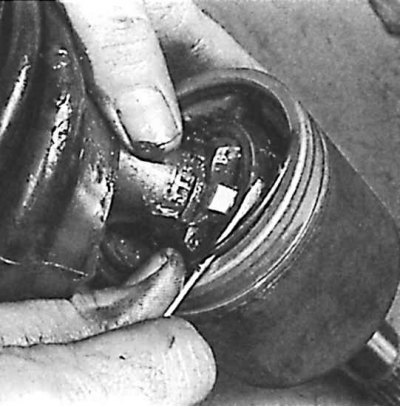

4. Извлеките фиксирующее кольцо.
5. Снимите корпус внутреннего шарнира приводного вала.

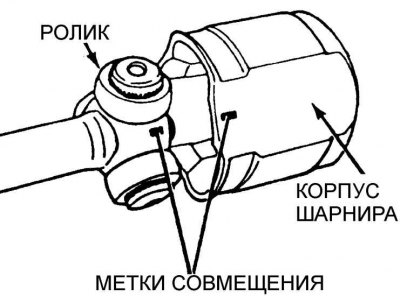

6. Удалите смазку с деталей шарнира равных угловых скоростей и, используя краску или мел, нанесите метки совмещения на корпус шарнира и трехплечий шарнир.

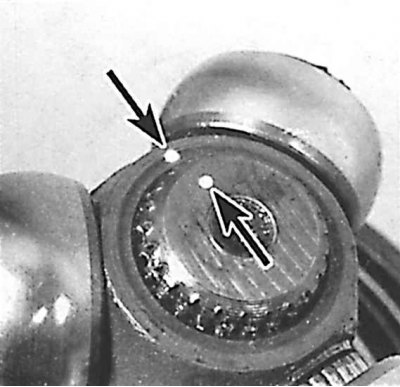

7. Снимите стопорное кольцо с конца приводного вала и отметьте взаимное положение приводного вала и трехплечего шарнира.

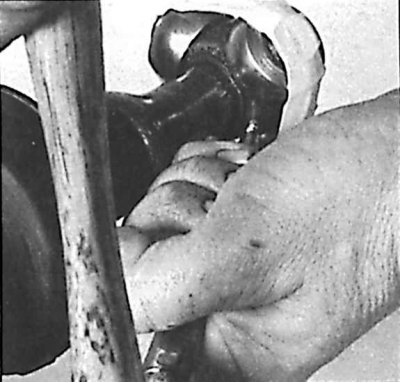

8. Закрепите ролики шарнира липкой лентой, затем снимите трехплечий шарнир с приводного вала.
9. Снимите защитный чехол приводного вала.
Проверка
1. Тщательно промойте растворителем все детали шарнира до тех пор, пока старая смазка шарнира не будет полностью удалена.
2. Проверьте все детали шарнира на отсутствие трещин, выемок, задиров, точечной коррозии и ненормального износа.
Сборка

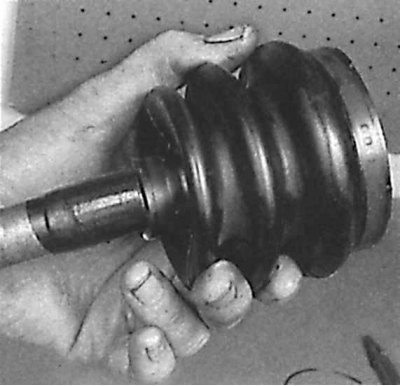

1. Замотайте липкой лентой шлицы приводного вала и надвиньте на приводной вал новый защитный чехол.
2. Снимите липкую ленту.
3. Установите трехплечий шарнир на приводной вал, при этом ранее нанесенные метки на шарнире и валу должны совместиться.

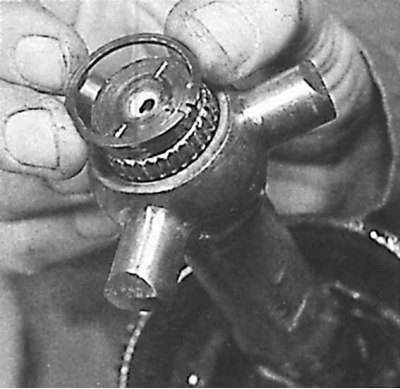

4. Установите стопорное кольцо.

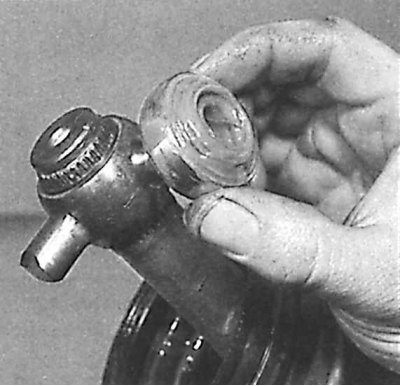

5. Нанесите на подшипники роликов слой смазки и установите ролики на оси трехплечего шарнира.

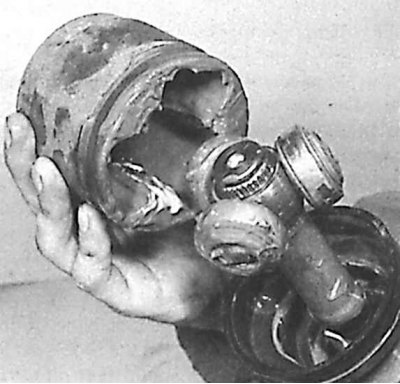

6. Вложите половину требуемого количества смазки в корпус внутреннего шарнира и установите корпус шарнира на трехплечий шарнир.
7. При установке корпуса шарнира проверьте, чтобы установочные метки, нанесенные при снятии корпуса, совпали.
8. Установите защитный чехол и закрепите его хомутами.
9. Установите приводной вал.
