Снятие
1. Расположите поршень №1 в ВМТ как описано в Главе 3, затем снимите распределитель вместе с удлинительной трубкой, как описано в Разделе 5.
2. Снимите генератор.
3. Снимите приемную трубку/сетчатый фильтр и достаньте шестерни масляного насоса как описано в Главе 9.
4. Чтобы удерживать коленвал при ослаблении болта шкива, включите высшую передачу и попросите помощника выжать до упора тормозную педаль. Если двигатель был удален с автомобиля, заблокируйте маховик, используя метод, показанный на иллюстрации 12.10А.

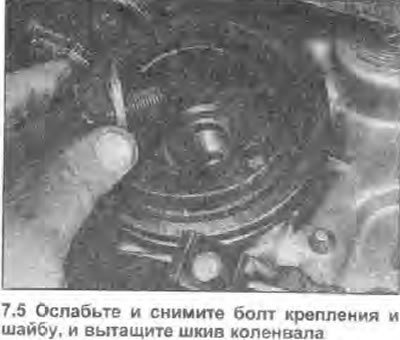

5. Ослабьте и снимите болт крепления шкива и шайбу (см. иллюстрацию), затем отделите шкив от коленвала.

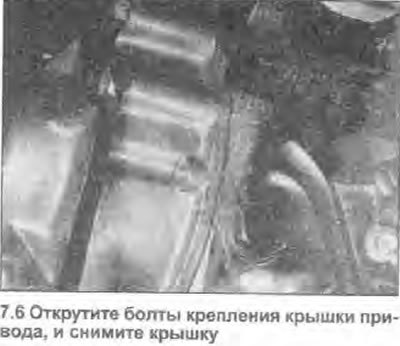

6. Ослабьте и снимите все болты и винты крепления крышки приводной цепи (см. иллюстрацию). Отведите крышку вниз от двигателя. Снимите прокладку - она подлежит замене.
7. С помощью плоской отвертки отогните язычок стопорной шайбы болта распредвала. Чтобы предотвратить вращение распредвала при ослаблении болта, включите высшую передачу и попросите помощника выжать до упора тормозную педаль. В качестве альтернативы, звездочку можно заблокировать инструментом, сделанным из двух стальных полосок (одна длинная, другая короткая) и трех болтов с гайками. Один болт с гайкой образуют поворотную ось, а оставшиеся два вкручиваются на концах вилки и вставляются в пазы в звездочке, как показано на иллюстрации 7.20В.

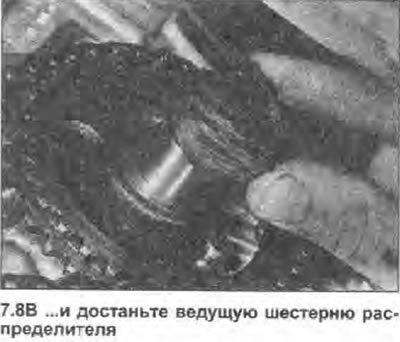

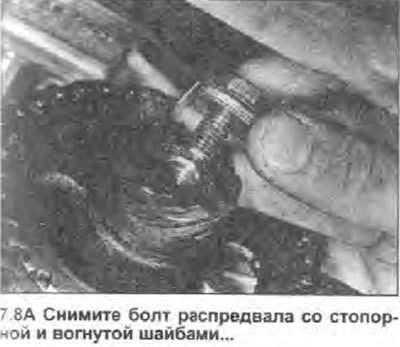

8. Открутите болт распредвала и снимите его вместе со стопорной и вогнутой шайбами. Стопорную шайбу необходимо выбросить; она подлежит замене. Снимите ведущую шестерню распределителя с конца распредвала, запомнив ее правильное расположение (см. иллюстрации).
 |
 |
9. Прежде чем снимать приводную цепь и звездочки, заметьте положение установочных меток на звездочках и прорезей под сегментную шпонку в коленвале и распредвале (см. Рис. 2А.4).
10. Одновременно снимите приводную цепь и звездочки с коленвала и распредвала.
11. Удалите сегментную шпонку из прорези в коленвале, запомнив ее расположение. Если сегментная шпонка в распредвале сидит свободно, снимите и ее.
12. Сняв шпонки, достаньте прокладку, направляющую распорную шайбу и внешнюю упорную шайбу с конца коленвала, запомнив расположение распорной и упорной шайб.
Осмотр
13. Осмотрите зубцы на обоих звездочках распредвала и коленвала на наличие повреждений и признаков износа. Если имеется износ или повреждение на любой звездочке, обе звездочки и цепь следует заменить как согласованный комплект.
14. Осмотрите связи приводной цепи на наличие признаков износа на роликах. Степень износа цепи можно оценить. посмотрев, насколько можно согнуть цепь в поперечном направлении. Если имеется чрезмерный боковой люфт, цепь должна быть заменена. Обратите внимание, что из предосторожности рекомендуется заменять цепь независимо от ее состояния через каждые 45000 км пробега, или после капитального ремонта двигателя. Хотя это и не строго необходимо, но всегда стоит заменять цепь и звездочки как согласованный набор.
15. Осмотрите остальные компоненты на наличие повреждений и признаков износа, и замените по мере необходимости.
Установка

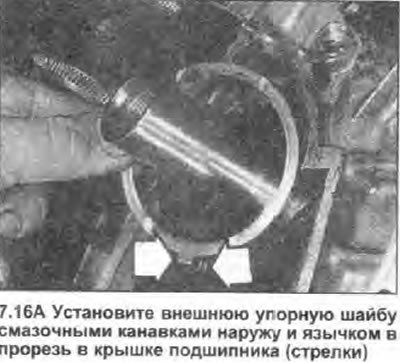

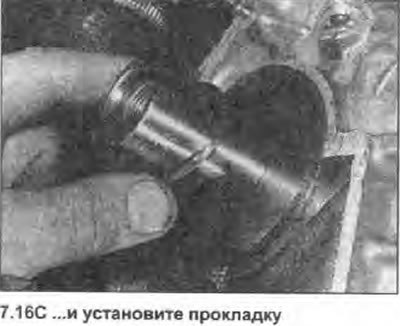

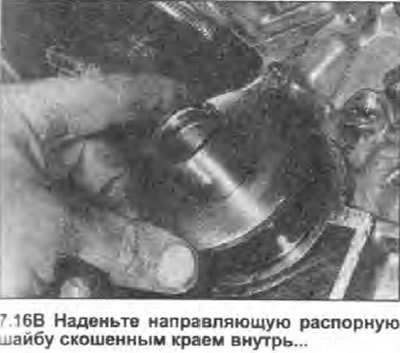

16. Установите внешнюю упорную шайбу на конец коленвала, следя за тем, чтобы ее смазочные канавки были обращены наружу, затем совместите блокирующий язычок шайбы с выемкой в нижней части крышки, и установите шайбу в рабочее положение. Установите на упорную шайбу направляющую шайбу, скошенным краем внутрь, и в заключение установите прокладку (см. иллюстрации).
 |
 |
 |

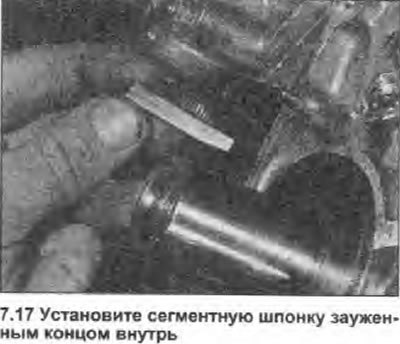

17. Установите сегментную шпонку в прорезь в коленвале, зауженным концом внутрь (см. иллюстрацию). Также установите сегментную шпонку в прорезь в распредвале, если она была удалена.

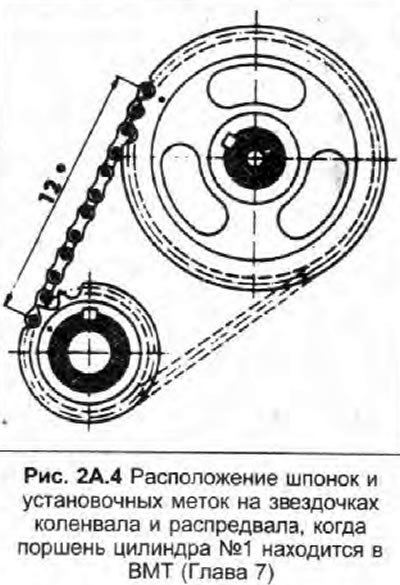

18. Руководствуясь Рис. 2А.4, установите приводную цепь на звездочки распредвала и коленвала. Точка на звездочке распредвала должна совместиться с двенадцатым роликом основной приводной цепи, если считать от ролика, который совмещен с точкой на звездочке коленвала.

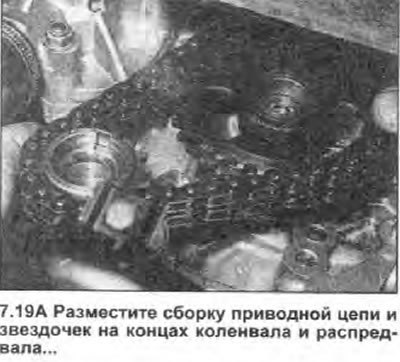

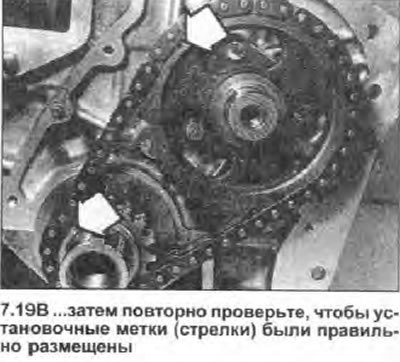

19. Убедитесь, что сегментные шпонки в коленвале и распредвале размещены как показано на Рис. 2А.4. Установите сборку цепи и звездочек на место, следя за тем, чтобы установочные метки на звездочках были обращены наружу. В заключение повторно проверьте положение точек (см. иллюстрации).
 |
 |

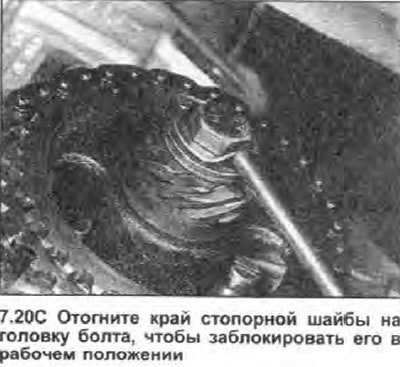

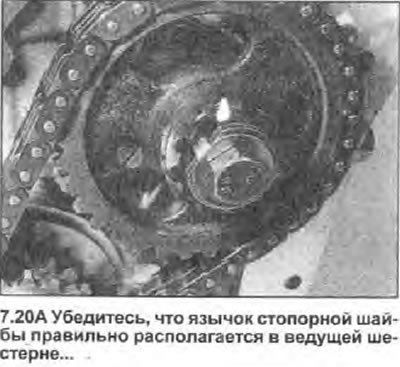

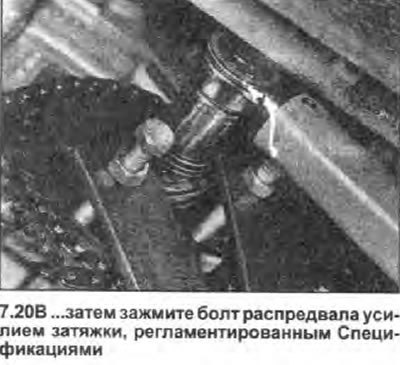

20. Разместите ведущую шестерню распределителя на конце распредвала, помня о том, что ее фланец должен быть обращена внутрь, затем установите вогнутую шайбу так, чтобы ее вогнутая сторона была обращена наружу. Установите новую стопорную шайбу, нанимая его ориентир расположения с пазом в ведущей шестерне, и установите болт распредвала. Зажмите болт усилием затяжки, регламентированным Спецификациями. Закрепите болт, отгибая вверх край стопорной шайбы (см. иллюстрации).
 |
 |
 |
21. Удалите остатки масла и прокладки с контактных поверхностей крышки приводной цепи и блока. Осмотрите сальник коленвала в крышке на наличие повреждений или загрязнений, и замените его если необходимо как описано в Главе 11.

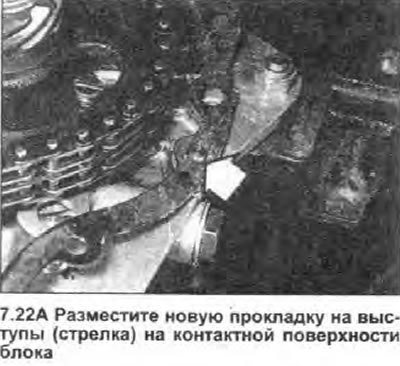

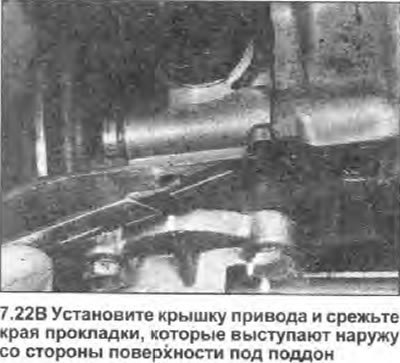

22. Установите новую прокладку на место в блоке цилиндров, закрепив ее в рабочем положении небольшим количеством смазки. Аккуратно разместите крышку приводной цепи в рабочее положение. Вставьте болты и винты крепления крышки, и (где возможно) зажмите их усилием затяжки, регламентированным Спецификациями. Используя острый нож, аккуратно срежьте выступающие наружу со стороны поверхности под поддон края прокладки (см. иллюстрации).
 |
 |
23. Совместите паз шкива коленвала с сегментной шпонкой, и аккуратно установите шкив на коленвал, стараясь не повредить уплотнительную кромку сальника. Установите болт крепления с шайбой, и зажмите его вручную.

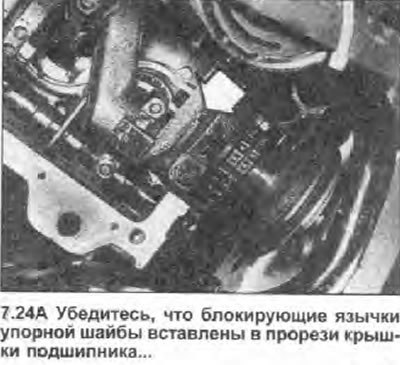

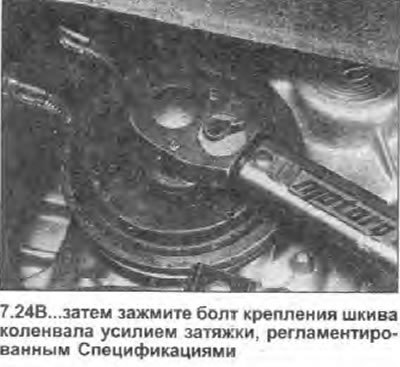

24. Убедитесь, что блокирующие язычки внутренней и внешней упорных шайб вставлены в прорези на правой крышке коренного подшипника, и что упорные шайбы правильно размещены. Зажмите болт шкива коленвала усилием затяжки, регламентированным Спецификациями. Заметьте, что если упорные шайбы не будут размещены должным образом, коленвал при затяжке болта заблокируется и упорные шайбы будут повреждены. Прежде чем продолжить работу убедитесь, что коленвал вращается свободно (см. иллюстрации).
 |
 |
25. Установите шестерни и приемную трубку/сетчатый фильтр масляного насоса, затем установите поддон как описано в Главе 10.
26. Установите генератор как описано в Разделе 12.
27. Установите распределитель как описано в Разделе 5.
