Снятие
1. Снимите клапанную крышку как описано в Главе 4.
2. С помощью торцевого ключа-шестигранника на 10 мм открутите два болта крепления головки блока цилиндров, которые также крепят левую и правую опоры коромысел к головке.

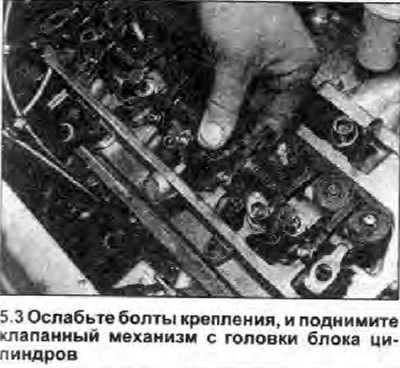

3. Равномерно и постепенно ослабьте четыре болта крепления клапанного механизма на пол-оборота за прием. пока не отпустится давление пружин клапанов на коромысла. Снимите болты, отмечая расположение масляного щитка, который установлен на верхней части правой опоры, и поднимите сборку клапанного механизма с головки блока цилиндров (см. иллюстрацию).

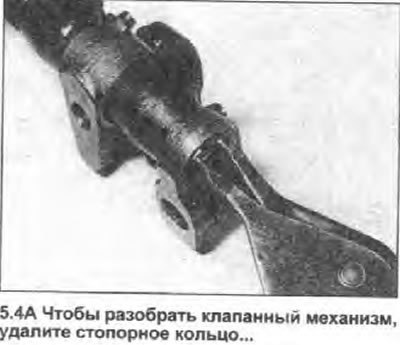

4. Если необходимо, сборку клапанного механизма можно разобрать, удалив стопорное кольцо с одного конца оси коромысел и снимая различные компоненты с конца вала. Раскладывайте все компоненты в правильном порядке, чтобы не перепутать их при сборке (см. иллюстрации).
 |
 |
Осмотр
5. Разобрав клапанный механизм, осмотрите рабочие поверхности коромысел и вала на наличие выработанных мест и царапин. Если имеются видимые признаки износа, соответствующее коромысло и/или вал должны быть заменены.
(Оригинал можно просмотреть на сайте AutoInstruction.ru)
Установка
6. Если клапанный механизм был разобран, соберите его, действуя в обратном снятию порядке, и закрепите все компоненты с стопорным кольцом. Убедитесь, что стопорное кольцо правильно размещено в канавке, и все коромысла свободно вращаются на валу.

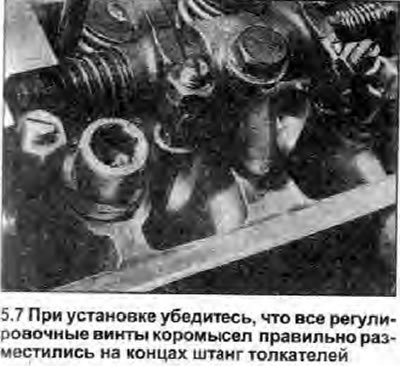

7. Опустите клапанный механизм в рабочее положение на головке блока цилиндров, проследив за тем, чтобы все регулировочные винты коромысел правильно расположились на концах соответствующих им штанг толкателей (см. иллюстрацию).

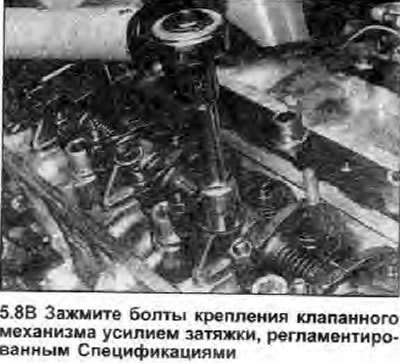

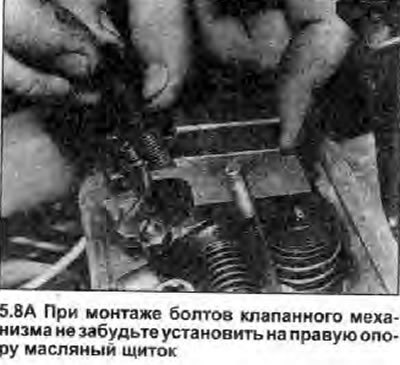

8. Вставьте четыре болта крепления клапанного механизма и, правильно разместив масляный щиток в правой опоре, зажмите их равномерно и постепенно усилием затяжки, регламентированным Спецификациями (см. иллюстрации).
 |
 |
9. Вставьте два болта крепления головки блока цилиндров, крепящие также левую и правую опоры, и зажмите их сначала моментом затяжки. Стадии 1 (см. Спецификации), а затем доверните на указанные в Спецификациях для стадий 2 и 3 углы. При необходимости руководствуйтесь Главой 6, пункт 26.
10. Отрегулируйте зазоры клапанов как описано в Разделе 1.
11. Установите клапанную крышку как описано в Главе 4.
