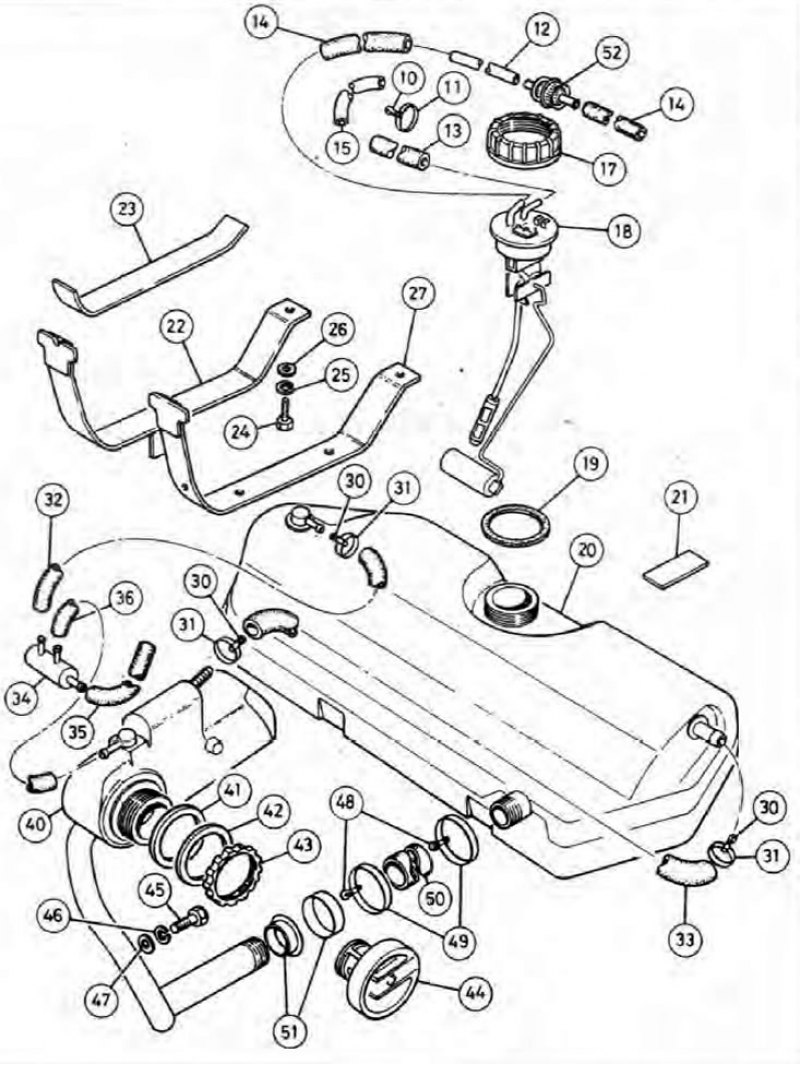

Рис. 4.4. Топливный бак и связанные компоненты: 10. Скоба; 11. Стяжка; 12. Топливопровод; 13. Шланг; 14. Шланг; 15. Обходная трубка; 17. Гайка; 18. Датчик уровня топлива; 19. Прокладка; 20. Топливный бак; 21. Уплотнительная полоса; 22. Крепежный ремень бака (левый); 23. Уплотнительная полоса; 24. Болт; 25. Шайба; 26. Шайба; 27. Крепежный ремень бака (правый); 30. Скоба; 31. Стяжка; 32. Воздушный шланг; 33. Шланг вентиляции; 34. Соединитель; 35. Воздушный шланг; 36. Воздушный шланг; 40. Заливная горловина; 41. Кольцевое уплотнение; 42. Шайба; 43. Гайка; 44. Крышка заливной горловины; 45. Болт; 46. Шайба; 47. Шайба; 48. Скоба; 49. Стяжка; 50. Шланг; 51. Вставка и скоба заливной горловины (поздние модели); 52. Топливный фильтр (поздние модели).
Примечание: Прежде чем начать работу, см. предупреждение в Главе 1.
Снятие
1. Бак не оборудован пробкой слива топлива, поэтому предпочтительно выполнять снятие, когда бак будет пуст. Прежде чем начать работу, отсоедините от аккумулятора отрицательный провод, и откачайте оставшееся топливо из бака.
2. Заблокируйте передние колёса, поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите правое заднее колесо.
3. Снимите крышку доступа и отсоедините проводку, подающий и возвратный топливные шланги от верхней части датчика как описано в предыдущей Главе.
4. Работая под автомобилем, открутите крепежную скобу и отделите наливную трубу от топливного бака.
5. Отогните крепежные скобы, и освободите тросики ручного тормоза от крепежного ремня бака и луча задней оси с каждой стороны. Переместите тросики в сторону, и подвяжите их назад так, чтобы они не мешали при снятии топливного бака.

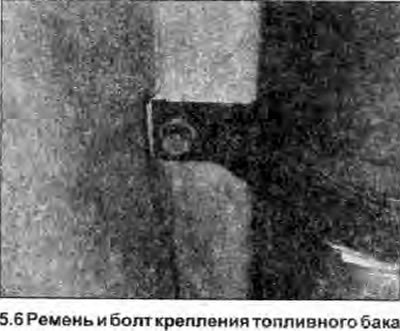

6. Поддержите вес топливного бака, затем открутите болты крепежного ремня (см. иллюстрацию), поверните ремни вниз, опустите топливный бак и достаньте его из-под автомобиля. Закупорьте все шланги и их соединительные муфты. чтобы предотвратить проникновение в блок грязи и утечку топлива.
7. Если бак загрязнен осадком или водой, промойте его чистым топливом. Если бак поврежден или протекает, консультируйтесь со специалистом относительно возможности ремонта или замены. Не пытайтесь восстанавливать топливный бак самостоятельно.
Установка
8. Производите установку в обратном снятию порядке. Убедитесь, что все шланги проложены правильно и надежно закреплены, чтобы не могло быть никаких утечек топлива.
