Маркировка шаровой опоры
Буква L – левая опора, R – правая; цифра 3 указывает, что опора используется на моделях с размером колес 13", а цифра 4 – 14". Кроме того, стрелка на опоре для моделей с колесами размером 14" указывает направление движения автомобиля.
Проверка зазоров в шаровой опоре
Проверка осевого зазора
1. Вывесите переднее колесо.

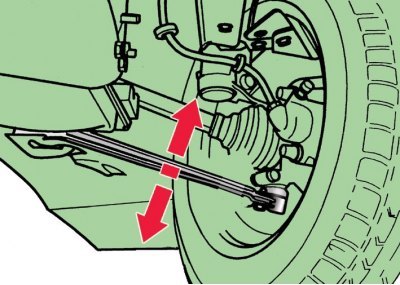

2. Для проверки осевого зазора в шаровой опоре покачайте рычаг в вертикальной плоскости в направлении, показанном стрелками.
Проверка радиального зазора

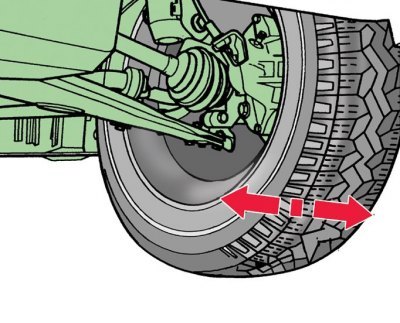

3. Для проверки радиального зазора покачайте колесо, взявшись за него сверху и снизу в направлении стрелки.
4. Если хотя бы в одном случае чувствуется люфт, шаровую опору необходимо заменить.
Замена
1. Ослабьте затяжку болтов крепления колес и гайки ступицы.
2. Приподнимите и установите на надежные опоры переднюю часть автомобиля.
3. Снимите переднее колесо, окончательно отвернув болты его крепления.
4. Окончательно отверните гайку ступицы.
5. Отверните гайку 14 (см. рис. Детали балки передней подвески) пальца шаровой опоры.
6. Промаркируйте положение болтов 2 (см. рис. Крепление шаровой опоры) крепления шаровой опоры на рычаге 1 передней подвески, обведя контуры головок болтов.
7. Отверните болты 2 крепления шаровой опоры к рычагу.
8. С помощью специального съемника 1 (см. рис. Выпрессовка шлицевого наконечника наружного ШРУСа из ступицы) выпрессуйте шлицевый наконечник наружного ШРУСа из ступицы 2 колеса. При отсутствии съемника это можно сделать ударами молотка через деревянную проставку по торцу шлицевого наконечника.
9. Подвесьте с помощью проволоки привод колеса к кузову.

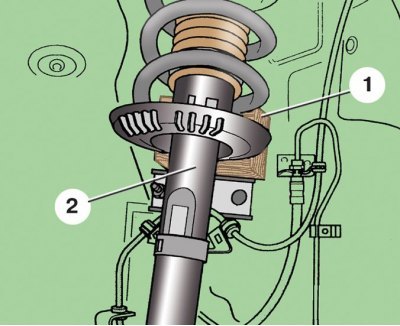

10. Сдвинув стойку 2 на себя, установите между ней и кузовом деревянную проставку 1.
11. С помощью универсального съемника выпрессуйте палец шаровой опоры 15 (см. рис. Детали балки передней подвески) из проушины поворотного кулака.
12. Установите в соответствии с маркировкой шаровую опору на поворотный кулак.
13. Завинтите новую гайку пальца шаровой опоры, удерживая от проворачивания палец с помощью торцового ключа.
14. Смажьте графитовой смазкой шлицы ступицы и шлицевого наконечника наружного ШРУСа.
15. Напрессуйте ступицу на привод колеса, завинтив новую гайку ступицы.
16. Присоедините шаровой шарнир к рычагу подвески и закрепите новыми болтами, установив болты в соответствии с ранее сделанной маркировкой. Не допускайте повреждений защитного чехла шарового шарнира.
17. Установите переднее колесо.
Моменты затяжки, Н·м
| Гайка пальца шарового шарнира | 20, потом довернуть на 90° |
| Гайка ступицы колеса | 30 |
| Болты крепления шарового шарнира к рычагу подвески | 20, потом довернуть на 90° |
| Болты крепления колеса | 120 |
