Стеклоочиститель передний — снятие и установка (Renault Symbol II)

Снятие:

• установите щетки очистителя в исходное положение и пометьте их расположение на ветровом стекле для облегчения обратной установки;
• отсоедините провод от отрицательной клеммы аккумуляторной батареи;
• обратите внимание на то, что поводки очистителя разной длины, не перепутайте их при установке;

Рисунок 8.43. Крышка, закрывающая гайку крепления поводка

• поднимите пластмассовую крышку или заглушку, прикрывающую гайку крепления поводка (Рисунок 8.43);
• отверткой или съемником сдвиньте поводок с оси. Не повредите краску или декоративную накладку;
• снимите накладку у ветрового стекла, как описано в разделе «Кузов»;

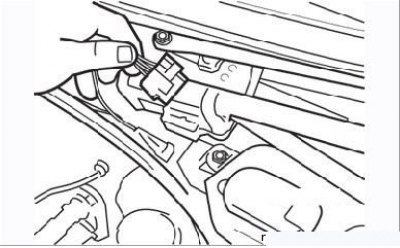

Рисунок 8.44. Отсоединение контактного разъема мотора очистителя ветрового стекла

• освободите фиксатор и отсоедините контактный разъем от мотора очистителя (Рисунок 8.44);

Рисунок 8.45. Винты (А) крепления механизма привода очистителя ветрового стекла и гайка (В) вала мотора

• выверните два винта крепления А (Рисунок 8.45) механизма привода и отделите его от задней точки крепления;
• после снятия механизма привода и мотора в сборе отверните гайку В вала мотора и освободите тягу, пометив ее положение;
• снимите три крепления мотора.

Установка

• установите тягу на моторе в соответствии с меткой, нанесенной при снятии;
• прежде чем устанавливать поводки очистителей, убедитесь, что мотор находится в положении фиксированной остановки;
• щеткой с металлической щетиной очистите шлицы на осях поводков очистителей;
• установите поводки очистителя, поместив щетку напротив метки, сделанной при снятии;
• установите новые гайки и затяните их установленным моментом;
• проверьте работу очистителя.

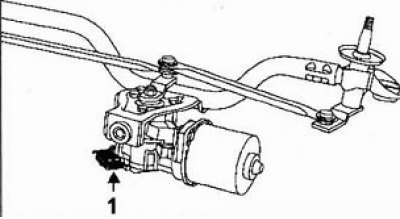

Проверка двигателя стеклоочистителя
