Снятие
- на моделях с электростеклоподъемниками и центральным замком отсоедините провод от отрицательной клеммы аккумуляторной батареи;

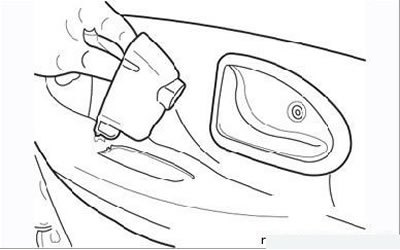

Рисунок 9.41. Снятие накладки подлокотника задней двери
- выверните винт крепления и, аккуратно подняв, сместите вперед накладку ручки-подлокотника, чтобы снять ее (Рисунок 9.41);
Рисунок 9.42. Снятие ручки стеклоподъемника с задней двери
- на моделях с механическими стеклоподъемниками при полностью опущенном стекле запомните положение ручки стеклоподъемника и снимите ручку с оси (Рисунок 9.42);

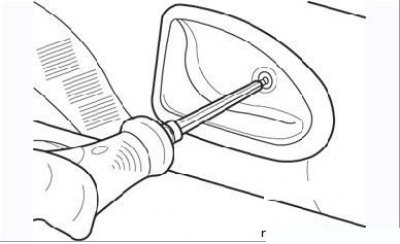

Рисунок 9.43. Винт крепления накладки внутренней ручки задней двери

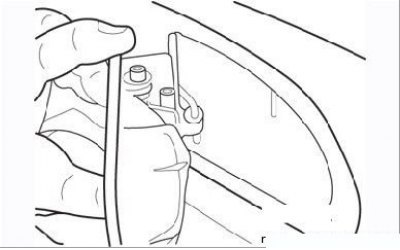

Рисунок 9.44. Отсоединение тяги управления от внутренней ручки задней двери
- выверните винты крепления внутренней ручки к двери. Выньте ручку и отсоедините от ручки тягу управления (Рисунок 9.43 и 9.44);
- на моделях с электростеклоподъемниками отсоедините контактные разъемы проводки от переключателей;

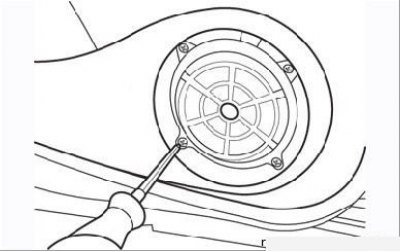

Рисунок 9.45. Снятие громкоговорителя с задней двери
- поверните решетку громкоговорителя против часовой стрелки, выверните четыре винта и снимите громкоговоритель с двери, отсоединив разъем проводки (Рисунок 9.45);
- аккуратно с помощью плоского вильчатого инструмента открепите пластмассовые фиксаторы обивки по периметру двери;
- снимите обивку с двери и поднимите над внутренним уплотнителем оконного проема, чтобы снять ее (по периметру она приклеена герметиком).

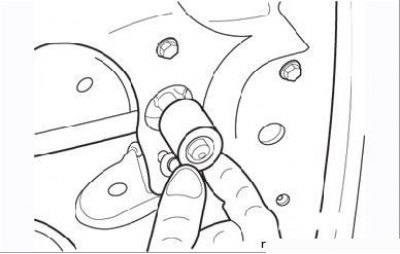

Рисунок 9.46. Втулка-проставка оси ручки механического стеклоподъемника
Под панелью двери на оси механического стеклоподъемника установлена проставка (Рисунок 9.46).
(Источник статьи доступен на сайте: Autoinstruction)
Установка
Установка проводится в порядке, обратном снятию. Перед установкой нанесите по периметру обивки герметик. Установите на ось механического стеклоподъемника втулку-проставку.
