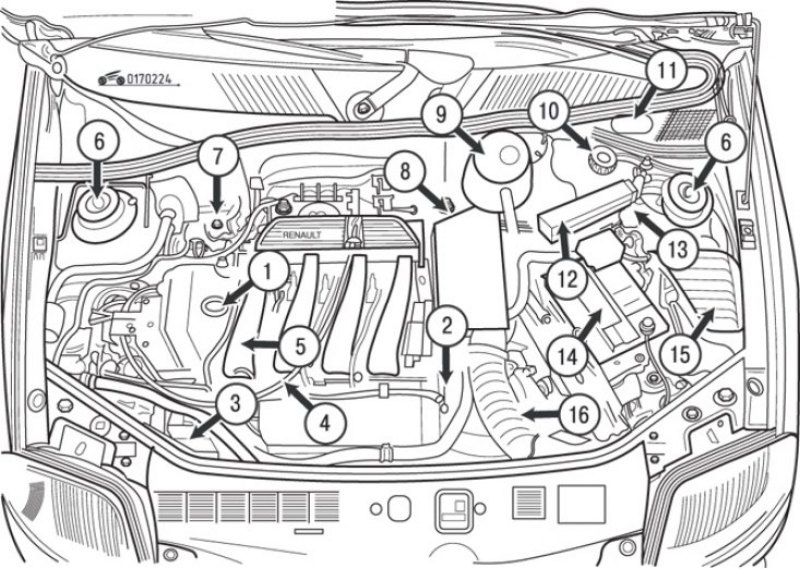

Рис. 2.24. Расположение агрегатов и точек обслуживания в моторном отсеке: 1 – крышка маслоналивной горловины двигателя; 2 – маслоизмерительный щуп; 3 – насос усилителя рулевого управления; 4 – трос педали акселератора; 5 – впускной трубопровод; 6 – верхние опоры стоек передней подвески; 7 – резервный бачок тормозной системы; 8 – воздушный фильтр; 9 – расширительный бачок системы охлаждения двигателя; 10 – резервный бачок системы гидроусилителя рулевого механизма; 11 – бачок для жидкости омывателя ветрового стекла; 12 – электронный блок управления (ЭБУ); 13 – инерционный отключающий топливный клапан; 14 – аккумуляторная батарея; 15 – блок предохранителей; 16 – впускной воздуховод
Перед началом работ необходимо ознакомиться с тем разделом книги, в котором описаны конструкция, правила снятия и установки конкретного узла или агрегата.
Рис. 2.25. Вид передней части автомобиля снизу: 1 – сливная пробка поддона картера двигателя; 2 – коробка передач (механическая); 3 – вал привода передних колес; 4 – подрамник передней подвески; 5 – нижние рычаги передней подвески; 6 – стабилизатор поперечной устойчивости; 7 – наконечник рулевой тяги; 8 – усилитель подрамника; 9 – шток механизма переключения передач; 10 – рулевой механизм; 11 – каталитический нейтрализатор системы выпуска отработавших газов
Агрегаты, находящиеся в подкапотном пространстве, и точки их обслуживания представлены на рис. 2.24. На рис. 2.25 изображен вид снизу передней части автомобиля.
Любые виды работ необходимо начинать с тщательной мойки автомобиля, подготовки рабочего места, документации, расходных материалов и инструмента.
Внимание! При проведении операций на кузове все лакокрасочные покрытия рабочих поверхностей должны иметь защиту в виде мягких чехлов, покрывал или накладок на крылья.
При столкновении с проблемами технического характера по разборке того или иного узла определитесь с полной технологией их выполнения, проконсультируйтесь с тем, кто эти работы уже выполнял, или обратитесь на ближайшую СТОА Renault.
