- установите щетки очистителя в исходное положение и пометьте их расположение на ветровом стекле для облегчения обратной установки;
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- обратите внимание на то, что поводки очистителя разной длины, не перепутайте их при установке;
Рис. 8.43. Крышка, закрывающая гайку крепления поводка
- поднимите пластмассовую крышку или заглушку, прикрывающую гайку крепления поводка (рис. 8.43);
- отверткой или съемником сдвиньте поводок с оси. Не повредите краску или декоративную накладку;
- снимите накладку у ветрового стекла, как описано в разделе «Кузов»;

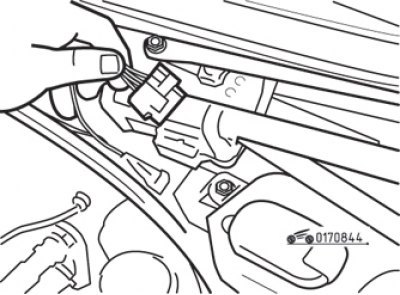

Рис. 8.44. Отсоединение контактного разъема мотора очистителя ветрового стекла
- освободите фиксатор и отсоедините контактный разъем от мотора очистителя (рис. 8.44);
[Данные скопированы с ресурса autoinstruction.ru]

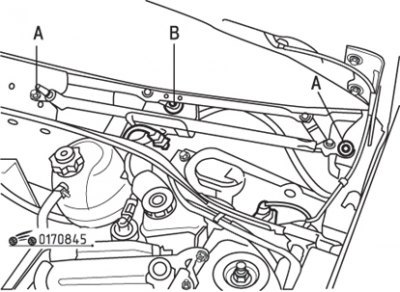

Рис. 8.45. Винты (А) крепления механизма привода очистителя ветрового стекла и гайка (В) вала мотора
- выверните два винта крепления А (рис. 8.45) механизма привода и отделите его от задней точки крепления;
- после снятия механизма привода и мотора в сборе отверните гайку В вала мотора и освободите тягу, пометив ее положение;
- снимите три крепления мотора.
Порядок установки:
- установите тягу на моторе в соответствии с меткой, нанесенной при снятии;
- прежде чем устанавливать поводки очистителей, убедитесь, что мотор находится в положении фиксированной остановки;
- щеткой с металлической щетиной очистите шлицы на осях поводков очистителей;
- установите поводки очистителя, поместив щетку напротив метки, сделанной при снятии;
- установите новые гайки и затяните их установленным моментом;
- проверьте работу очистителя.
