- деактивируйте систему преднатяжения;
- снимите центральную консоль;

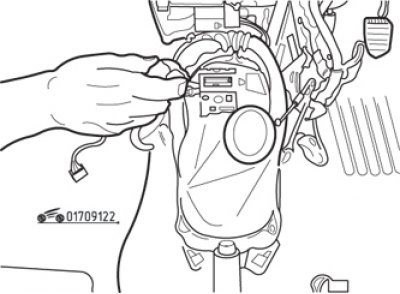

Рис. 9.122. Выворачивание винтов крепления воздуховодов к кронштейну ЭБУ
- выверните винты крепления и отведите два воздуховода в сторону (рис. 9.122);
- снимите коврик для получения доступа к ЭБУ. Для облегчения работы коврик можно надрезать;

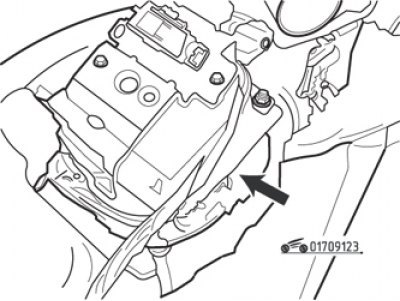

Рис. 9.123. Освобождение фиксатора проводки и разъединение контактных разъемов ЭБУ
- отсоедините контактные разъемы ЭБУ (рис. 9.123);
- отверните гайки крепления ЭБУ;
- поднимите ЭБУ и снимите его с пола вместе с кронштейном диагностического разъема.
Порядок установки:

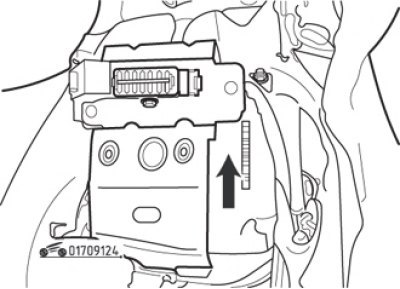

Рис. 9.124. Стрелка на корпусе ЭБУ направлена по ходу автомобиля
(Смотрите источник на портале AutoInstruction.ru)
- установите ЭБУ на место так, чтобы стрелка на его корпусе показывала в направлении движения автомобиля (рис. 9.124);
- установите гайки крепления ЭБУ и надежно затяните их. Не присоединяйте контактные разъемы до затяжки гаек;
- соедините контактные разъемы ЭБУ;
- установите воздуховоды, ввернув винты их крепления;
- установите на место центральную консоль;
- активируйте систему преднатяжения.
