Рис. 9.24. Детали капота: 1 – петли; 2 – болт; 3 – упор; 4 – рычаг привода замка; 5 – трос; 6 – замок; 7 – страховочное устройство; 8 – капот
Детали капота представлены на рис. 9.24.
Порядок снятия:
- обязательно промаркируйте фломастером положение петель капота;
- отсоедините трубку подвода жидкости к жиклеру омывателей, закрепленную на капоте;

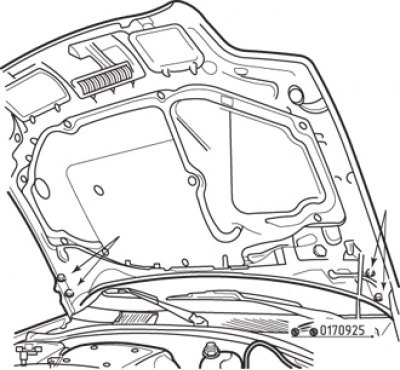

Рис. 9.25. Болты крепления капота
- выверните болты крепления капота к петлям (рис. 9.25), затем вместе с помощником аккуратно снимите капот с автомобиля.
Порядок установки:
- вверните болты крепления капота, установив петли по предварительно нанесенным меткам, потом надежно их затяните;
- плавно опустите капот и проверьте, чтобы защелка вошла в замок. При закрытом капоте убедитесь в том, что зазоры между ним и крыльями одинаковы с обеих сторон, а передний край капота находится на одной высоте с крыльями;
- регулировка боковых зазоров капота проводится с помощью перемещения петель, если отпустить болты их крепления к капоту. Регулировка высоты переднего края капота проводится перемещением замка капота. Значения зазоров приведены в начале раздела.
Снятие и установка замка капота
Порядок снятия:
- откройте капот;
- пометьте положение замка на панели, чтобы облегчить установку;

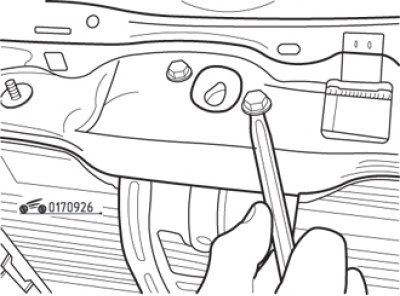

Рис. 9.26. Выворачивание болта крепления замка капота
- выверните два болта крепления и снимите замок с панели (рис. 9.26);
- отсоедините оболочку троса от замка, пометив ее положение на поперечине кузова;
- отсоедините наконечник троса от рычага управления замком и снимите замок;
- перед установкой замка проверьте состояние его деталей и соединений, смажьте их пластичной смазкой.
Установку проводите в порядке, обратном снятию. Совместите метки, нанесенные при снятии. Правильно присоедините трос управления замком. Отрегулируйте при необходимости положение капота перемещением замка.
Снятие и установка троса замка капота
Порядок снятия:

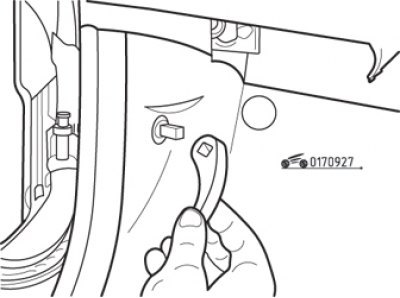

Рис. 9.27. Снятие рычага привода замка капота
- в салоне отсоедините рычаг привода замка капота, сняв его с оси (рис. 9.27);
- снимите левую боковую накладку порога;

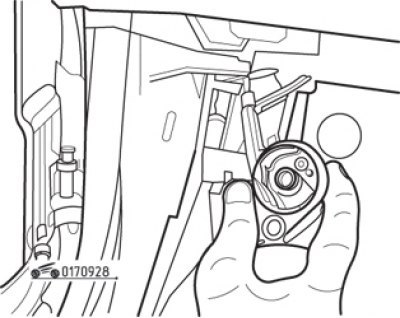

Рис. 9.28. Снятие узла рычага привода замка капота с боковой накладки порога
- выверните винт крепления и снимите узел рычага троса с кузова (рис. 9.28);
- под капотом отсоедините оболочку троса от замка и отсоедините наконечник троса от рычага замка;
- в салоне автомобиля аккуратно вытяните трос через уплотнение в моторном щите, запомнив, как проложен трос.
Установку проводите в порядке, обратном снятию. Убедитесь в правильной установке уплотнения троса в моторном щите. Укладывайте трос так же, как он был проложен до снятия.
