Внимание! Подробное описание процедуры снятия и установки стартера дано для автомобилей с двигателями E7J, К7М, F3R, F7R, F8Q и F9Q. Отличия, касающиеся автомобилей с бензиновыми двигателями объемом 1,4-71,6 литра K4J/K4M, приведены в конце главы. Перед началом работ в любом случае следует отсоединить аккумулятор.
1. Отсоедините от аккумулятора клемму провода «массы» (-).
Внимание! При этом из некоторых устройств удаляется записанная информация, а из радиоприемника - защитный код, а также все автоматические настройки на радиостанции. Поэтому перед отсоединением аккумулятора ознакомьтесь с положениями главы «Аккумулятор - снятие и установка».
2. Снимите, если имеется, теплоотражательный щиток стартера, вывинтив болты С (см. иллюстрацию).

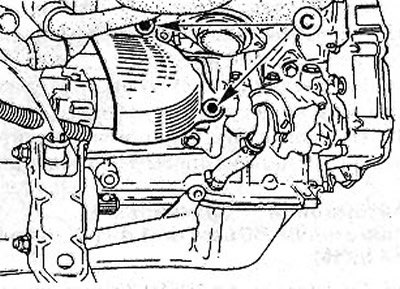

20.2 Снимите, если имеется, теплоотражательный щиток стартера, вывинтив болты С
Автомобили с двигателем мощностью 150 л.с.
3. Вывинтите болты кронштейна выпускного коллектора.
4. Вывинтите болты Е крепления заднего кронштейна стартера(см. иллюстрацию).

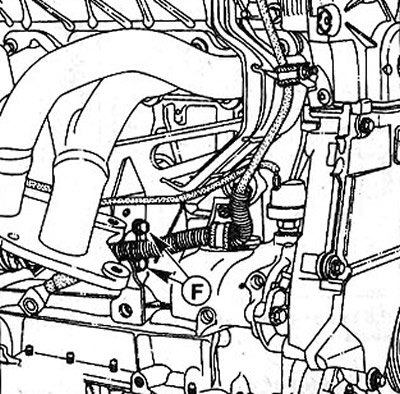

20.4 Вывинтите болты F крепления заднего кронштейна стартера
5. Вывинтите болты G заднего кронштейна стартера (см. иллюстрацию).
20.5 Вывинтите болты G заднего кронштейна стартера
6. Вывинтите болты Н крышки I топливопроводов (см. иллюстрацию 20.5).
Все двигатели
7. Отсоедините на тыльной стороне стартера от клеммы 30 провод толстого сечения подачи положительного потенциала, а от клеммы 50 тонкий провод к замку зажигания.
8. Вывинтите три болта крепления стартера (см. иллюстрацию). При этом обозначьте маркером монтажное положение центрирующей втулки В. Данная втулка у автомобилей с двигателем объемом 1,4 и 1,6 литра находится в точке Y в отверстии под болт, а у автомобилей с бензиновым двигателем объемом 2,0 литра и дизельным двигателем - в точке Z (см. иллюстрацию 20.8).

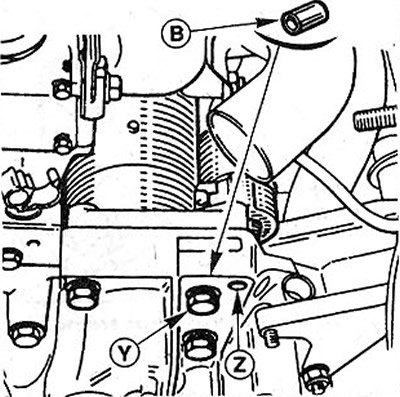

20.8 Вывинтите три болта крепления стартера
9. Снимите стартер, подав его вверх.
Установка
10. Убедитесь, что центрирующая втулка В находится на месте.
11. Установите стартер и закрепите его гремя болтами.
12. Подсоедините к клеммам стартера электрические провода.
13. Автомобили с бензиновым двигателем мощностью 150 л.с. Закрепите болтами задний кронштейн стартера и крышку топливопроводов.
14. Автомобили с бензиновым двигателем мощностью 150 л.с. Установите кронштейн выпускного коллектора.
15. Закрепите теплоотражательный щиток, если таковой имеется.
16. Подсоедините клемму провода «массы» (-) к полюсу аккумулятора.
17. Настройте часы и запрограммируйте радиоприемник на прием радиостанций.
Автомобили с бензиновым двигателем объемом 1,4-/1,6 литра K4J/K4M
18. Отметьте краской положение правого переднего колеса на ступице. Это позволит при сборке установить отбалансированное колесо в прежнее положение.
19. Ослабьте болты крепления колеса. При этом автомобиль должен стоять на земле.
20. Установите перед автомобиля на козлы и снимите переднее колесо.
21. Снимите, если необходимо, подкрылок колесной ниши правого колеса.
22. Снимите, если необходимо, брызговик двигателя.
23. Извлеките зажимной штифт из правой полуоси привода.
24. Вывинтите болты крепления нижней части амортизационной стойки на поворотном кулаке.
25. Отведите поворотный кулак вниз, отсоединив полуось.
26. Снимите резонатор воздушного фильтра, находящийся перед фильтром.
27. Отвинтите гайку 3 зажима жгута проводов и отсоедините штекер 4 (см. иллюстрацию).

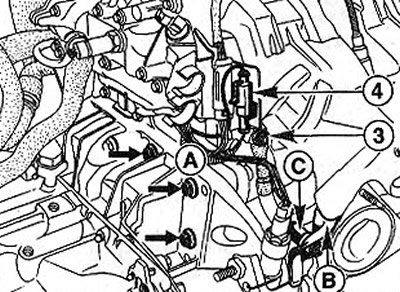

20.27 Отвинтите гайку 3 зажима жгута проводов и отсоедините штекер 4
28. Вывинтите болты крепления теплоотражательного щитка В и нижний болт крепления несущей рамы С (см. иллюстрацию 20.27).
29. Вывинтите датчик уровня моторного масла.
30. Вывинтите болты А крепления стартера и снимите стартер.
Установка стартера выполняется в последовательности, обратной снятию.
Если стартер не проворачивается, нужно, прежде всего, проверить, имеется ли на клемме 50 тягового реле напряжение не менее 8 Вольт, необходимое для запуска двигателя. Если на клемму 50 поступает меньшее напряжение, то необходимо проверить по электрической схеме провода, относящиеся к цепи стартера.
Входит ли шестерня стартера в зацепление при нормальном напряжении, можно проверить следующим образом:
31. Снимите стартер и подсоедините его вспомогательными проводами к аккумулятору автомобиля.
32. Перемкните вспомогательным проводом (сечением не менее 4 мм2) между собой клеммы стартера 30 и 50.
Если при этом шестерня стартера входит в зацепление, то неисправны провода, идущие к стартеру, например, оборван провод «массы» (-) или же клемма провода (+) корродирована или же неисправен замок зажигания.
