Проверка
1. Снимите стартер и повторите его проверку, подсоединив его к отдельному заряженному аккумулятору. В качестве провода питания можно использовать провод для ускоренного запуска двигателя от вспомогательного аккумулятора.
2. Подсоедините провод толстого сечения стартера к положительному полюсу аккумулятора, а корпус стартера - к отрицательному полюсу аккумулятора.
3. Перемкните на короткое время вспомогательным проводом клемму с закрепленным проводом большого сечения от положительного полюса (+) аккумулятора и клемму с тонким проводом, идущим к замку зажигания. Шестерня стартера должна выдвинуться вперед (при этом слышны будут щелчки), а сам стартер - запуститься. Если же шестерня стартера не выходит вперед, то тяговое реле снимите со стартера и замените на новое.
Если в ходе этой проверки шестерня стартера выходит вперед, но двигатель стартера не запускается, то двигатель стартера следует отдать в мастерскую для переборки.
Снятие
4. Отсоедините провод стартера от тягового реле.
5. Вывинтите два болта крепления тягового реле и снимите реле.
Установка
6. Уплотните стык F подходящим герметиком (см. иллюстрацию).

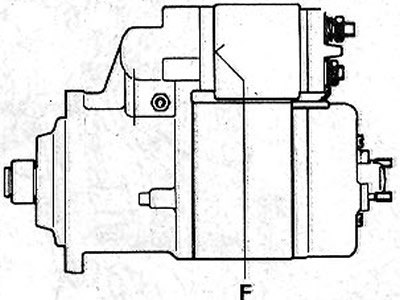

19.6 Уплотните стык F подходящим герметиком
7. Установите тяговое реле в вильчатый рычаг привода и закрепите болтами.
8. Подсоедините провод к тяговому реле.
9. Произведите проверку работоспособности стартера, выполнив действия, перечисленные выше.
10. Установите стартер на место.
