Установите головку блока цилиндров.
Затяните болты крепления головки блока цилиндров.
Выполните перезаправку гидравлических толкателей, т.к. рабочая жидкость из толкателей может вытечь, если они длительное время не работают.

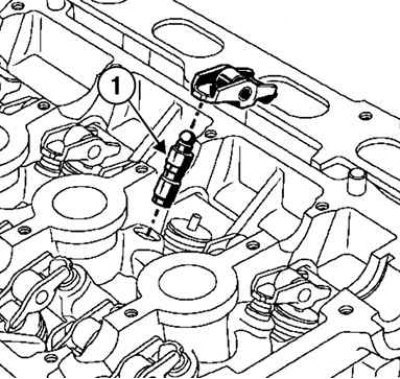

Рис. 2.186. Установка толкателя: 1 – толкатель
Чтобы убедиться в необходимости перезаправки, надавите на верхнюю часть толкателя большим пальцем (рис. 2.186).
Если плунжер толкателя утапливается:
- погрузите толкатели в емкость с дизельным топливом;
- затем установите толкатели.
Установите:
- коромысла;
- распределительные валы, смазав моторным маслом опорные шейки.

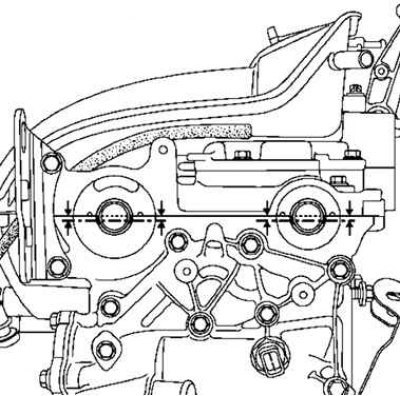

Рис. 2.187. Установка распределительных валов
Поверните распределительные валы так, чтобы пазы на их торцах расположились горизонтально и ниже осей валов (рис. 2.187).
Внимание! Не допускайте попадания масла на привалочные по верхности крышки головки блока цилиндров.

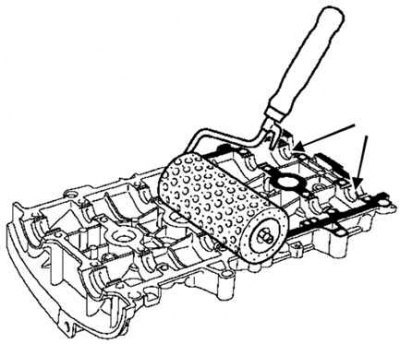

Рис. 2.188. Нанесение состава валиком на привалочную плоскость крышки головки цилиндров
Нанесите валиком для малярных работ состав LOCTITE 518 на привалочную плоскость крышки головки цилиндров, пока она не станет красноватого цвета (рис. 2.188).
Удалите куском ткани состав LOCTITE 518, попавший на опоры подшипников распределительных валов в крышке головки блока цилиндров.
Снимите крышку головки блока цилиндров.
Процедура затяжки
Затяните в указанном порядке требуемым моментом:
- болты крепления 22, 23, 20, 13 крышки головки блока цилиндров (80 Н·м);
- болты 1–12, 14–19, 21–24 крепления крышки головки цилиндров (120 Н·м).
Ослабьте в указанном порядке болты 22, 23, 20, 13.

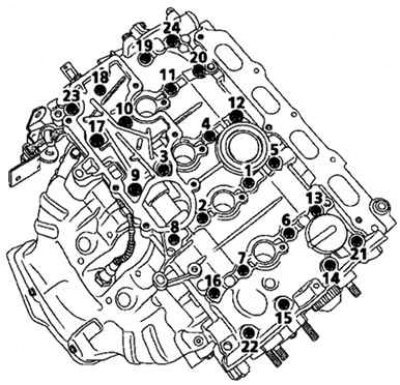

Рис. 2.189. Порядок затяжки болтов крепления крышек головки блока цилиндров и блока цилиндров
Затяните в указанном порядке требуемым моментом болты крепления 22, 23, 20, 13 крышки головки блока цилиндров (120 Н·м) (рис. 2.189).
Установите маслоотделитель.

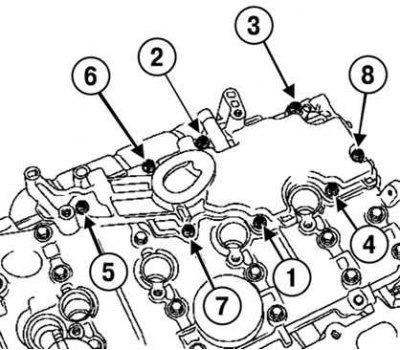

Рис. 2.190. Порядок затяжки болтов крепления маслоотделителя
Затяните в показанном на рисунке 2.190 порядке требуемым моментом:
- новые болты крепления маслоотделителя (в нерезьбовых отверстиях) (15 Н·м);
- болты крепления маслоотделителя (новые или прежние) в отверстиях с уже нарезанной резьбой (10 Н·м).

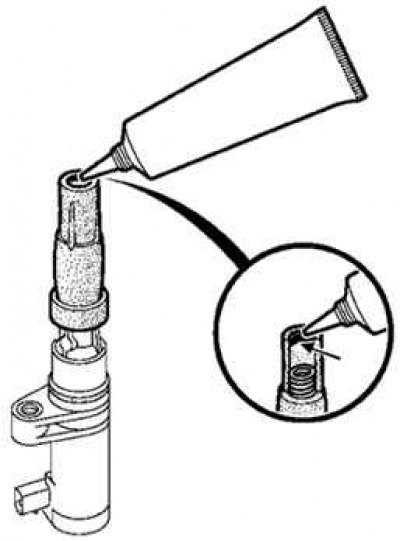

Рис. 2.191. Места нанесения смазки на внутреннюю окружность колпачка провода высокого напряжения
Нанесите на все четыре катушки зажигания полоски смазки марки GRAISSE FLUOREE диаметром 2 мм по внутренней окружности колпачка провода высокого напряжения (рис. 2.191).
Заверните свечи зажигания.
3атяните требуемым моментом (25–30 Н·м) свечи зажигания с помощью набора свечных ключей (Ele. 1382).
Установите катушки зажигания.
Затяните требуемым моментом:
- болты крепления катушек зажигания (в резьбовых отверстиях) (12 Н·м);
- болты крепления катушек зажигания (в отверстиях без резьбы) (15 Н м).
Обязательно замените все уплотнительные прокладки впускного коллектора.
Затяните требуемым моментом (9 Н·м) болты крепления впускного коллектора.
Установите:
- блок дроссельной заслонки;
- корпус воздушного фильтра.
