Снятие
1. Отсоедините кабель массы от батареи.
Внимание! Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.
Модели с бензиновым двигателем
1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска.
2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя.
3. Где имеется, отсоедините и снимите кронштейн от задней части стартера. На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода.
4. Отверните гайку и отсоедините главный кабель от тягового реле стартера.

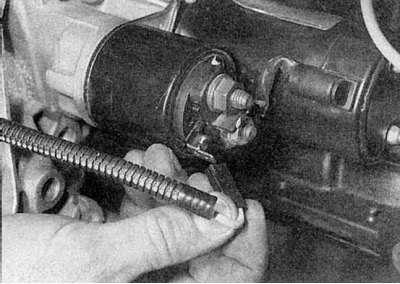

5. Отсоедините управляющий провод тягового реле от клеммы (обратитесь к сопроводительной иллюстрации).

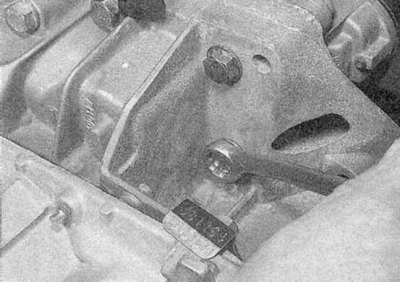

6a. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.

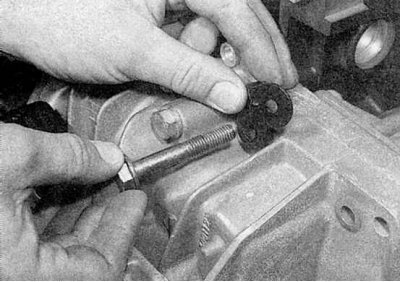

6b. Отметьте расположение кронштейна.

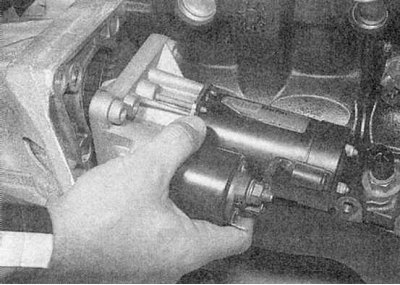

6c. Затем снимите стартер (обратитесь к иллюстрациям).
Модели с дизельным двигателем (без турбокомпрессора)
1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска.
2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя.
3. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера.
4. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле.
5. Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера.
6. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления.
Модели с дизельным двигателем (с турбокомпрессором)
1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое переднее колесо и защитный щиток картера двигателя.
2. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером.
3. Точно так же снимите систему труб, соединяющую впускной трубопровод с промежуточным интеркулером.
4. Снимите приемную трубу как описано в Главе Системы питания и выпуска.
5. На моделях, оснащенных двигателем F9Q, снимите две подпорки в задней части стартера.
6. Отверните три болта, крепящие стартер к картеру сцепления коробки передач.
7. На большинстве моделей, чтобы снять стартер, необходимо действовать следующим образом.
8. Работая под правой стороной автомобиля, при помощи пробойника выбейте цилиндрический штифт, крепящий приводной вал к валу шестерни дифференциала.
9. Ослабьте две гайки и болты, крепящие правый крепежный элемент поворотного кулака к стойке подвески. Снимите верхнюю гайку и болт, но не снимайте нижнюю гайку и болт.
10. Выведите верхнюю часть крепежного элемента поворотного кулака наружу, пока внутренний конец приводного вала не отсоединится от вала дифференциала. Подвесьте приводной вал, используя шпагат или провод - не позволяйте ему висеть под собственным весом.
11. По мере необходимости переместите приводной вал, чтобы получить доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора к блоку цилиндров.
12. Отверните две крепежные гайки и отсоедините возвратный маслопровод турбокомпрессора от блока цилиндров. Снимите прокладку. Закупорьте отверстия в блоке цилиндров, чтобы предотвратить попадание грязи.
13. Отверните гайку, крепящую кронштейн электропроводки к основанию заднего крепежного кронштейна стартера, затем отсоедините электропроводку от стартера.
14. Отверните болт, крепящий кронштейн турбокомпрессора к заднему кронштейну стартера (обратите внимание, что болт также крепит теплоизоляционный щит). Ослабьте гайку и болт, крепящие кронштейн к турбокомпрессору.
15. Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру.
16. Отверните оставшийся болт, крепящий теплоизоляционный щит.
17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер.
Установка
1. Производите установку в обратной последовательности, но затяните крепежные болты приведенным в Спецификациях усилием.
