Гидравлический блок
Прежде чем отворачивать соединительные муфты тормозных трубок, отсоедините кабель массы от батареи и не подключайте его, пока не прокачаете систему. Если не сделать этого, воздух может попасть в гидравлический блок, который очень трудно (в некоторых случаях невозможно) прокачать. При разъединении аккумулятора на моделях Scenic обратитесь к Разделу Системы заряда и запуска.
Примечание. Прежде чем приступать к работе, см. Предупреждение, представленное в начале Раздела Прокачка гидросистемы тормозов. Чтобы закупорить соединительные муфты гидравлического блока после отсоединения трубок, потребуются заглушки.
Снятие
1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Разделу Системы заряда и запуска).
2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите правое переднее колесо.
3. Отверните крепежные детали и снимите вкладыш арки колеса.
4. Выпустите крепежную скобу и отключите разъем электропроводки от основания гидравлического блока.
5. Минимизируйте потерю жидкости, подложив под крышку резервуара главного цилиндра кусок полиэтилена.
6. Отметьте местоположения тормозных трубок, чтобы не перепутать их при установке. Отверните соединительные гайки и отделите трубки от гидравлического блока. Будьте готовы к выходу жидкости. Закупорьте отверстия блока и трубки заглушками, чтобы предотвратить проникновение грязи и дальнейшую потерю жидкости.
Примечание. Если не заткнуть надежно соединительные муфты гидравлического блока, в его насос может попасть воздух (см. Предупреждение в начале этого Раздела).
7. Отверните крепежные болты гидравлического блока и снимите сборку из двигательного отсека.
Установка
1. Производите установку в обратном порядке, уделяя внимание следующему:
a) Прежде чем подсоединять, убедитесь, что трубки и соединительные муфты гидравлического блока наполнены жидкостью (обратитесь к Разделу Прокачка гидросистемы тормозов). Установите трубки, каждую в прежнюю муфту, и затяните соединительные гайки приведенным в Спецификациях усилием.
- b) Убедитесь, что разъем электропроводки закреплен скобой.
- с) Прокачайте тормозную гидросистему как описано в Разделе Прокачка гидросистемы тормозов, затем подключите аккумулятор.
- d) В заключение, поручите СТО Renault проверить действие системы ABS с помощью специального диагностического оборудования.
Электронное устройство управления
Снятие
1. Выполните действия, описанные в параграфах 1-4 выше.
2. Ослабьте и снимите болты гидравлического блока и кронштейна, затем аккуратно отведите кронштейн от блока. Подвяжите гидравлический блок к кузову, чтобы не растянуть тормозные трубки.
3. Отверните винты крепления, затем отведите блок управления от гидравлического блока и снимите его с автомобиля.
Установка
1. Производите установку в обратном порядке.
Датчик вращения переднего колеса
Снятие
1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Разделу Системы заряда и запуска).
2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Чтобы облегчить доступ, снимите колесо.
3. Проследите проводку от датчика, выпуская ее из всех скоб и помечая ее расположение, и отключите разъем.
4. Ослабьте и снимите болт крепления и извлеките датчик из поворотного кулака.
Установка
1. Очистите совмещающиеся поверхности датчика и поворотного кулака и нанесите в отверстие поворотного кулака небольшое количество универсальной смазки.
2. Убедитесь, что кончик датчика чист и поместите его в поворотный кулак. Установите болт крепления и затяните его приведенным в Спецификациях усилием.
3. Проложите проводку датчика, пользуясь сделанными при ее снятии метками, и прикрепите ее всеми скобами и стяжками. Подключите разъем электропроводки, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.
Датчик заднего колеса - кроме моделей Scenic
Снятие
1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Чтобы облегчить доступ, снимите колесо.
2. Проследите проводку от датчика, выпуская ее из всех скоб и помечая ее расположение, и отключите разъем.
3. Ослабьте и снимите болт крепления и извлеките датчик.
Установка
1. Очистите совмещающиеся поверхности датчика и опорного щита барабанного тормоза и нанесите на корпус датчика небольшое количество универсальной смазки.
2. Убедитесь, что кончик датчика чист и установите его в рабочее положение. Вставьте болт крепления и затяните его приведенным в Спецификациях усилием.
3. Проложите проводку датчика, пользуясь сделанными при ее снятии метками, и прикрепите ее всеми скобами и стяжками. Подключите разъем электропроводки, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.
Датчик заднего колеса - модели Scenic
Снятие
1. Заблокируйте передние колеса, затем поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите колесо.
2. Ослабьте и снимите болт крепления датчика.
3. Проследите проводку от датчика, выпуская ее из всех скоб и помечая ее расположение, и отключите разъем.

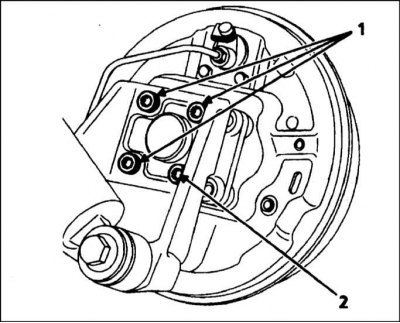

4. Ослабьте четыре болта, крепящие сборку поворотного кулака к нижнего рычагу подвески, затем снимите все кроме нижнего заднего болта (обратитесь к сопроводительной иллюстрации).
Примечание. При установке потребуются новые болты.
5. Выведите сборку барабана/поворотного кулака наружу, так чтобы можно было извлечь датчик. Вероятно будет необходимо отвернуть оставшийся болт почти до конца резьбы.
Установка
1. Очистите совмещающиеся поверхности датчика и опорного щита барабанного тормоза и нанесите на корпус датчика небольшое количество универсальной смазки.
2. Убедитесь, что кончик датчика чист и поместите его в рабочее положение. Установите болт крепления и затяните его приведенным в Спецификациях усилием.
3. Установите новые болты крепления поворотного кулака и затяните их в диагональной последовательности приведенным в Спецификациях усилием.
4. Проложите проводку датчика, пользуясь сделанными при ее снятии метками, и прикрепите ее всеми скобами и стяжками. Подключите разъем электропроводки, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.
