Внимание! Если длина тяги ручного тормоза отрегулирована неправильно, не сможет работать механизм автоматического компенсатора зазора заднего тормоза. Это приведет к чрезмерному свободному ходу тормозной педали.
1. Регулировка длины тяги ручного тормоза поддерживается действием автоматических компенсаторов зазора барабанного тормоза. Иногда требуется компенсировать растяжение тросика, но чаще всего регулировка необходима после снятия тормозных колодок, барабанов, тросиков или рычага ручного тормоза. Регулировка выполняется следующим образом.
2. Снимите оба барабана заднего тормоза как описано в Разделе Снятие, осмотр и установка барабанов задних тормозных механизмов.
3. Убедитесь, что колесики регулятора разжимных планок левого и правого тормозных узлов вращаются свободно, затем поверните каждое колесико назад на 5-6 зубцов.
4. Попросите ассистента сместить рычаг ручного тормоза и убедитесь, что рабочие рычаги ручного тормоза обоих тормозов двигаются легко и ровно. Если это не так, проверьте тросики/колодки на наличие повреждений и признаков износа, прежде чем начать работу.
(Материал заимствован у портала: «autoinstruction.ru»)

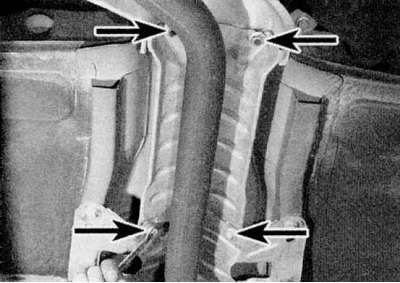

5a. Полностью выпустите рычаг ручного тормоза и убедитесь, что ограничители на рабочих рычагах упираются в края колодок. Если это не так, подкорректируйте длину тросика, используя регулятор, расположенный на обратной стороне рычага ручного тормоза. Чтобы получить доступ к регулятору, отсоедините и снимите термоизоляцию выпускной системы, которая расположена у задней части рычага ручного тормоза.

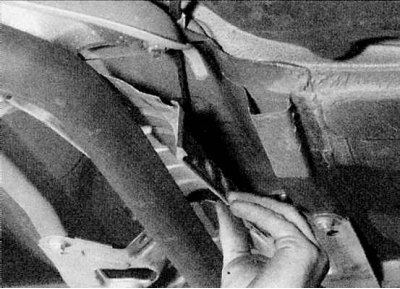

5b. Ослабьте контргайку (где имеется).

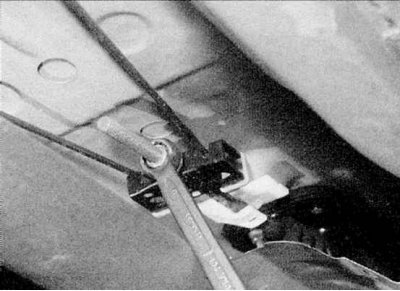

5c. Отверните регулировочную гайку, пока у тросика не появится небольшой свободный ход (обратитесь к иллюстрациям).
6. Попросите ассистента медленно переместить рычаг ручного тормоза и понаблюдайте за движением рабочих рычагов на колодках. Рычаги должны начать двигаться в момент, когда рычаг ручного тормоза находится между первым и вторым надрезом храповика, то есть когда ручной тормоз находится на первом надрезе, ограничители все еще должны прилегать к колодкам. Если необходима регулировка, ослабьте контргайку (где имеется) и поверните регулировочную гайку.
7. По окончании регулировки надежно затяните контргайку. Установите термоизоляцию тормозной системы и надежно затяните болты/гайки крепления.
8. Установите тормозные барабаны как описано в Разделе Снятие, осмотр и установка барабанов задних тормозных механизмов. Проверьте действие механизма автоматического компенсатора зазора, нажимая педаль тормоза. Попросите ассистента подойти к барабанам и послушать, не раздадутся ли щелчки, свидетельствующие о правильной работе механизма.
9. Установите колеса, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием.
