Снятие
Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею.
Снимите защиту поддона картера двигателя.
Слейте масло из двигателя.
Снимите:
- верхние крышки двигателя;
- маслоизмеритольный щуп;
- передние колеса;
- подкрылки.
Закрепите радиатор системы охлаждения двигателя с помощью страховочного ремня безопасности на верхней поперечине.
Примечание. При установке следите за том. чтобы страховочный ремонт безопасности не пережал шланги системы охлаждения.

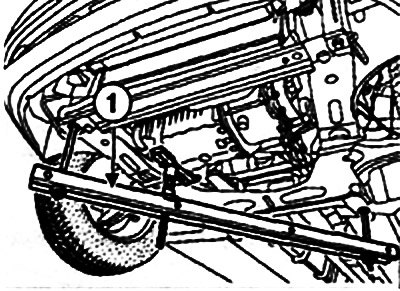

Открутите гайки и болты крепления подрамника.
Снимите подрамник.
Открутите болты крепления фланца вала привода колеса к промежуточной опоре.
Открутите болты крепления промежуточной опоры к поддону картера двигателя.
Отверните болт крепления поддона картера двигателя к многофункциональному кронштейну.
Открутите болты крепления поддона картера двигателя.
Снимите поддон картера двигателя.
Установка
Очистите приваленные плоскости средством DECAPJOINT для растворения прилипших остатков прокладки.
Нанесите состав на очищаемую поверхность, подождите примерно десять минут, затем снимите излишки деревянным шпателем.
Внимание! Привалочные плоскости должны быть чистыми, сухими и но замасленными (не оставляйте следов от пальцев).
Если нанести слишком много герметика, то при затяжке болтов крепления его излишки будут выдавлены наружу. Попадание герметика в рабочие жидкости может привести к повреждению некоторых узлов и агрегатов (двигателя, радиатора и т.д.).
Нанесите четыре точки силиконового герметика диаметром 5 мм, в местах указаных стролками на рисунке.
Наносите две капли силиконового герметика диаметром 7 мм на сопряжение передней крышки с блоком, цилиндров.
Установите маслоуспокоитель на блок цилиндров.
При установке поддона картера двигателя проверьте, чтобы язычки маслоуспокоителя вошли в пазы поддона.
Плоскости блока цилиндров и поддона картера со стороны маховика выровнены, чтобы предотвратить деформацию картера сцепления.
Установите поддон картера двигателя с новой прокладкой.
Установите болты кропления поддона картера двигателя, не затягивая их.
Установите болты крепления поддона картера двигателя с коробки передач, не затягивая их.

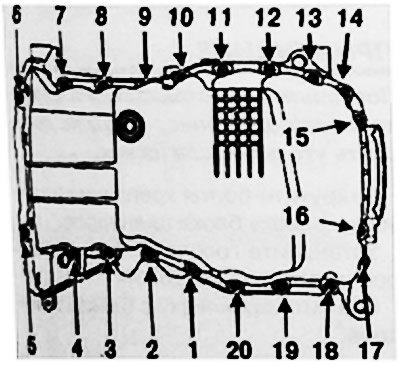

Затяните болты в указанном на рисунке порядке требуемым моментом.
