Для его замены необходимо заменить педаль акселератора. Существуют два типа педалей: с выключателем или без него.
На автомобили, оборудованные регулятором/ограничителем скорости, устанавливают педаль акселератора с выключателем в конце хода (Kick-down).
Выключатель служит для отмены режима ограничения скорости, если водителю необходимо ее увеличить.
Внимание! Можно установить педаль с выключателем в место педали без выключателя. Напротив, запрещается устанавливать педаль без выключателя в конце хода вместо педали с выключателем.

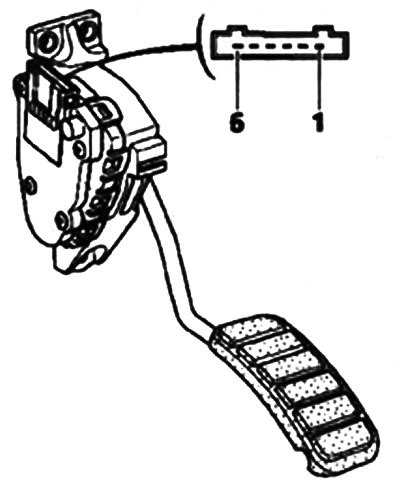

Назначение контактов
1 - «Масса» токопроводящей дорожки 2. 2 - «Масса» токопроводящей дорожки 1. 3 - Сигнал токопроводящей дорожки 1. 4 - Питание токопроводящей дорожки 1. 5 - Питание токопроводящей дорожки 2. 6 - Сигнал токопроводящей дорожки 2.
Примечание. При неисправности датчика положения педали акселератора двигатель переходит на холостой ход или изменяется режим работы двигателя.
Снятие

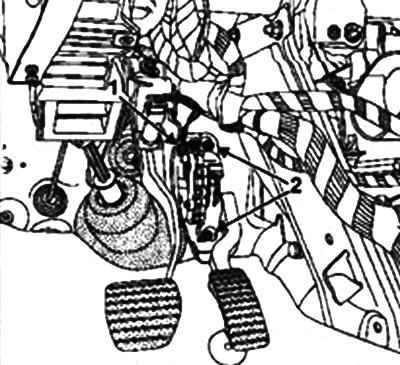

Отсоедините аккумуляторную батарею и разъем 1 педали акселератора.
Снимите три болта 2 крепления и педаль.
Установка
Установка производится в порядке, обратном снятию.
