Примечание. Проверьте позиционный датчик педали сцепления.
Перед регулировкой педали сцепления уберите коврик со стороны водителя.
В целях компенсации износа, сцепление является саморегулирующимся.
При отсутствии зазора между поршнем главного цилиндра привода сцепления и толкателем, подшипник выключения может воздействовать на диафрагменную пружину, что, в свою очередь, может привести к пробуксовке или другим проблемам со сцеплением.

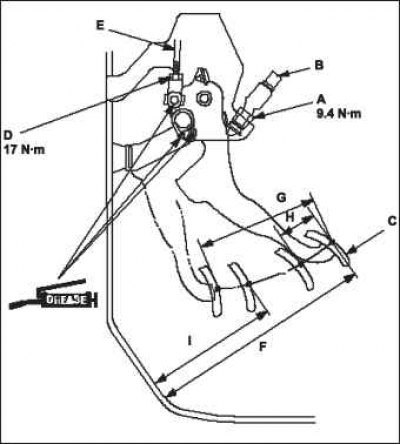

1. Ослабьте контргайку А, и отверните позиционный выключатель педали сцепления или регулировочный болт В так, чтобы он не касался педали сцепления.
2. Ослабьте контргайку D и, проворачивая шток главного цилиндра привода сцепления, установите требуемую высоту педали F, полный ход педали G, свободный ход педали H, положение полного выключения сцепления I.
Оригинал выложен на портале: Autoinstruction.ru
- Полный ход педали сцепления: 120—130 мм.
- Свободный ход педали сцепления: 10—18 мм.
- Высота установки педали сцепления: 67 мм.
- Положение педали при полностью выключенном сцеплении: 149 мм.
3. Затяните контргайку.
4. При отпущенной педали сцепления, заверните позиционный выключатель или болт регулировки педали сцепления до касания педали.
5. Доверните позиционный выключатель или болт регулировки педали сцепления еще на 3/4-1 оборот.
6. Затяните контргайку.
7. Выжмите педаль сцепления до пола.
