Внимание! При работах с топливным баком или с системой подачи топлива необходимо:
- не курить в зоне работ и не подносить к рабочему участку раскаленные предметы;
- принять меры по защите от разбрызгивания бензина, которое может произойти при отсоединении топливопроводов (из-за остаточного давления).
Снятие
Внимание! Перед снятием узла примите меры к сбору топлива (не пережимайте топливопроводы, что может повредить их).
Для снятия узла топливного насоса и датчика уровня в сборе не требуется снимать бак. Этот узел доступен со стороны заднего сиденья. Для этого отсоедините аккумуляторную батарею.
Снимите подушку заднего сиденья и удалите пластмассовую заглушку
Отсоедините:
- одно или несколько быстроразъемных соединений узла топливного насоса и датчика уровня в сборе.
- электрический разъем.

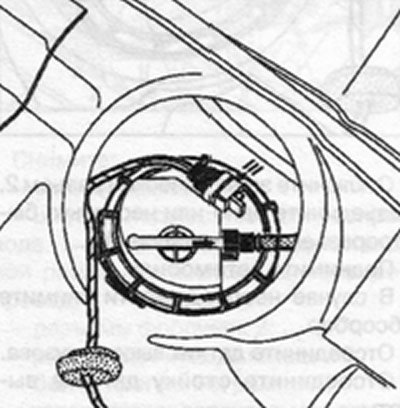

Снимите крепежную гайку датчика с помощью приспособления Mot. 1397.
Дайте полностью вытечь топливу, находящемуся в датчике, затем извлеките узел топливного насоса и датчика уровня в сборе Не повредите поплавок.
Примечание. Если между снятием и установкой узла топливный насос и датчик уровня в сборе должно пройти несколько часов, наверните гайку на бак. чтобы предотвратить его деформацию.
Установка
Замените уплотнительное кольцо.
Поставьте на место узел насоса и датчика уровня в сборе При этом расположите указатель датчика в соответствии с тремя линиями, отлитыми на стенках бака.
Наверните гайку и затяните ее так. чтобы ее указатель совпал с указателем бака и указателем узла топливного насоса и датчика уровня в сборе.
Защелкните одно или несколько быстроразъемных соединений.
Соедините электрический разъем.
Установите пластмассовую заглушку и подушку заднего сиденья.
